Результат выполнения конструкторской разработки.

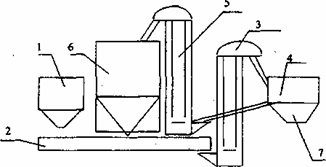

Первичная линия обработки зерна на станции КЗС-20Шпредставлена следующей- технологической схемой.

Из завальной ямы 1 зерно переносится транспортером 2 кподъемной нории 3. Из нее ворох загрязненного зерна попадает на машину предварительной очистки 4 (МПО-50). Этот агрегат производиточистку вороха от крупных растительных и механических частиц, а также отсеивает легкие растительные остатки и семена сорных культур. Принцип работы МПО-50 состоит в следующем. Сначала ворох зерна, равномерно распределяемый шнеком, попадает на сетку-рабицу. Эта сетка закреплена на четырех звездочках и находится в постоянномвращении. Размер ячеек подобран так, что самые длинные зерна культурных растений проваливаются через нее, а такие частицы, каксоломины, камни, коробочки семян сорных растений задерживаютсяи выводятся из зернового потока. Далее, во время сгибаниязвездочек, они отбрасываются за счет центробежной силы и уходятв бункер отходов 7. Зерно же, проходя через эту сетку, дваждыменяет направление своего движения - сначала при проходе черезверхнюю ветвь сетки, а потом через нижнюю ветвь. Причемнаправление его движения изменяется не менее чем на 70-80°.В результате этого зерновой ворох приобретает некоторую пространственную структуру. В это время поток зерна попадает взону действия воздушного потока, создаваемого вентилятором. За счет того, что зерно находится в таком рассеянном состоянии,происходит более качественное отделение легких семян растенийот более тяжелых семян основной культуры. После этогопредварительно очищенное зерно по трубопроводу поступает в норию5, которая распределяет его по резервным бункерам. Пока зернонаходится в бункере, идет процесс его дозревания.

В целях повышения эффективности работы линиипредварительной очистки зерна скрепковый транспортер заменилина винтовой конвейер.

Предложенная схема очистки зерна необходима при егорезервировании без термической обработки. При этом влажностьпоступаемого с поля зерна доводится с 20% до 13,5-14%, что благоприятно сказывается на нормальном хранении семенногоматериала.
