Результат выполнения конструкторской разработки

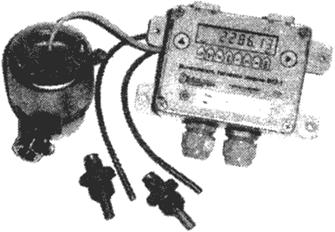

Теплосчетчик СТ-10 предназначен для организации коммерческого учета тепловой энергии, теплоносителя, горячей и холодной воды, электроэнергии преимущественно в квартирах жилых домов, а также для организации систем дистанционного сбора информации о потреблении энергоресурсов.

Теплосчетчик содержит:

·Счетчик горячей воды ВСТ с выходом «магнитоуправляемый контакт»;

·Вычислитель тепловой энергии ВТЭ-1;

·Комплект термопреобразователей сопротивления РТ-500.

Показания вычислителя:

·Тепловая энергия;

·Температура в подающем трубопроводе;

·Температура в обратном трубопроводе;

·Разность температур;

·Температура в системе ГВС;

·Объем теплоносителя по счетчику воды в системе отопления;

·Объем воды по счетчику в системе ХВС;

·Объем воды по счетчику в системе ГВС;

·Объем по счетчику в системе ГВС, при температуре воды в системе выше запрограммированного значения;

·Электроэнергия по первому тарифу;

·Электроэнергия по второму тарифу;

·Служебная информация.

Характеристики вычислителя ВТЭ-1:

1. 3 входа для подключения счетчиков воды: на вводе в квартиру - счетчик на водопроводе системы отопления, счетчики горячей и холодной воды. При этом в вычислитель введена функция прекращения расчета объема по входу счетчика горячей воды, если ее температура ниже определенного запрограммированного значения. Для измерения температуры горячей воды используется отдельный термометр. Индикация объема в этом случае осуществляется двумя значениями - полное количество потребленной горячей воды и количество потребленной горячей воды с температурой, удовлетворяющей требованиям СНиП и других нормативных документов.

2. Вход для импульсов от электросчетчика. В вычислителе предусмотрен расчет и индикация потребленной электрической энергии по двум тарифам - дневному и ночному. В этом режиме в зависимости от времени суток входные импульсы пересчитываются в одно из двух значений электрической энергии - по дневному или ночному тарифу, соответственно при этом потребитель имеет возможность оплачивать за нее по разным тарифам.

3. 2 входа датчиков температуры для подающего и обратного трубопроводов. При этом вычислитель может быть запрограммирован не только на закрытую систему, но и на открытую. Предусмотрен расчет тепловой энергии, в том числе для тупиковых открытых систем (система ГВС квартир), в которой может быть использован только один термопреобразователь сопротивления.

4. Встроенный интерфейс rs485, с помощью которого все вычислители, установленные, например, на подъезде жилого дома, могут быть объединены в одну сеть для организации системы дистанционного сбора информации.

5. Наличие часов реального времени и календаря. Вычислитель имеет встроенный архив всех значений энергопотребления за 1024 часа и 128 дней, который может быть считан на компьютер через интерфейс rs485 или rs232.

6. Все параметры вычислителя могут быть установлены как с помощью персонального компьютера, так и вручную, непосредственно на объекте, где он будет использоваться.

7. Автономное питание от встроенной пальчиковой литиевой батареи обеспечивает планируемое время работы без замены элемента питания - 10 лет.
