Результат выполнения НИР

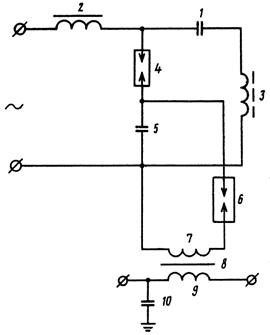

На рис. изображена принципиальная электрическая схема осциллятора.

Осциллятор состоит из накопительного конденсатора 1, подключенного к питающей сети через низкочастотный дроссель 2, настроенный в резонанс с конденсатором 1 при частоте питающей сети, и высокочастотный дроссель 3. Между точкой соединения "Дроссель 2 - накопительный конденсатор 1" и проводом питающей сети подключены последовательно соединенные разрядник 4 и формирующий конденсатор 5, а параллельно конденсатору 5 включены последовательно соединенные разрядник 6 и первичная обмотка 7 выходного трансформатора 8. Вторичная обмотка 9 трансформатора 8 включена последовательно в сварочную цепь.

Параллельно межэлектродному промежутку подключен защитный конденсатор 10.

Осциллятор работает следующим образом.

Накопительный конденсатор 1 заряжается от сети переменного тока через настроенный в резонанс низкочастотный дроссель 2. После пробоя промежутка между электродами разрядника 4 накопительный конденсатор 1 разряжается через высокочастотный дроссель 3 и формирующий конденсатор 5. Так как в контуре 1-4-5-3 течет начальный ток, равный току заряда накопительного конденсатора, в момент пробоя разрядника 4 на формирующем конденсаторе 5 возникают перенапряжения. Их величина регулируется подбором параметров осциллятора и может во много раз превышать напряжение промышленной частоты на накопительном конденсаторе.

После пробоя разрядника 6 конденсатор 5 разряжается через первичную обмотку 7 высокочастотного трансформатора 8. Полученный высокочастотный импульс через вторичную обмотку 9 и защитный конденсатор 10 прикладывается к электроду и изделию.

Емкости накопительного 1 и формирующего 5 конденсаторов подобраны таким образом, что энергия накопительного конденсатора 1 расходуется лишь частично и ее достаточно для нескольких циклов заряда формирующего конденсатора. За счет этого получается серия импульсов в каждом полупериоде сетевого напряжения.

Технико-экономическими преимуществами предлагаемого осциллятора являются повышение эффективности действия и надежности возбуждения дуги за счет возможности получения высокого напряжения в первичном контуре выходного высокочастотного трансформатора и большей частоты следования импульсов, упрощение конструкции и снижение габаритных размеров и стоимости выходного высокочастотного трансформатора за счет того, что в его первичной цепи более высокое напряжение, и упрощение эксплуатации и ухода за осциллятором, так как не требуется систематическая настройка и регулировка разрядников.
