Результат выполнения конструкторской разработки.

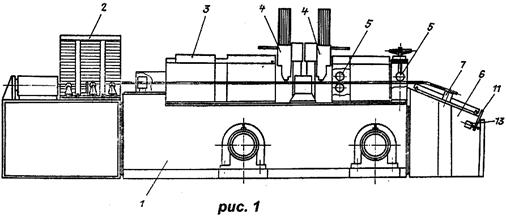

На рис. 1 изображена установка для наплавки, вид сбоку; на рис. 2 - механизм ориентации и съема готовых деталей.

Установка содержит основание 1, кассету для заготовок 2, приемное устройство 3, наплавочные головки 4, гибочное устройство 5. К основанию 1 жестко прикреплена рама 6 с наклонной плоскостью, на которой смонтирован силовой цилиндр 7, к штоку которого перпендикулярно его оси жестко прикреплена подвижная штанга 8, опирающаяся роликами 9 на наклонную плоскость рамы 6. Сбоку рамы 6 имеется приемный бункер 10, а в конце рамы 6 на оси закреплен качающийся подпружиненный рычаг 11 с опорной плоскостью, равной ширине наклонной плоскости рамы 6 с пружиной сжатия 12, и микропереключатель 13, установленный на раме 6.

Установка для наплавки желобчатых ножей с механизмом для ориентации и съема готовых деталей работает следующим образом.

Заготовки для ножей закладываются в кассету 2, откуда заготовка поступает в приемное устройство 3, наплавляется наплавочными головками 4, после чего в гибочном устройстве 5 устраняются возникшие при наплавке деформации ножа. Из гибочного устройства 5 наплавленный готовый нож попадает на наклонную плоскость рамы 6 в неориентированном положении и, скользя по наклонной плоскости, упирается торцом в верхнюю часть качающегося подпружиненного рычага 11, чем предварительно ориентируется относительно продольной оси приемного бункера 10 и одновременно поворачивает рычаг 11, .который своей нижней частью нажимает на микропереключатель 13, включающий в работу силовой цилиндр 7, при этом его шток перемещает подвижную штангу 8 по направлению к приемному бункеру 10.

Перемещаясь, подвижная штанга 8 окончательно ориентирует наплавленный нож и сталкивает его в бункер 10. Нож, падая с наклонной плоскости рамы 6, освобождает рычаг 11, который под воздействием пружины 12 поворачивается, выключает микропереключатель 13, и шток силового цилиндра 7 с подвижной штангой 8 возвращается в исходное положение. Далее цикл повторяется.
