Результат выполнения конструкторской разработки.

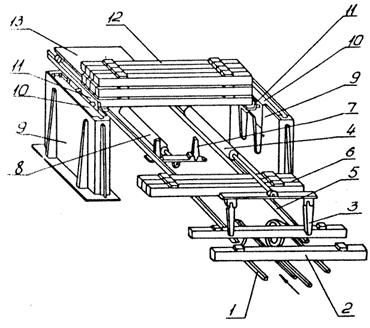

Пакетоформирующая машина (см. рис. ) состоит из следующих основных узлов: конвейера 1, платформы 13, упоров 3 и 7, цилиндров 4 и 8, подъемно-опускных кареток 10 с траверсами 11.

Машина пакетоформирующая

Работает машина следующим образом: конвейер 1 подает ящики 2 на позицию «съем», затем прощелкивающимися в одном направлении упорами 3, расположенными на роликовых опорах, связанных со штоком пневмоцилиндра 4, ящик подается по направляющим 5 на позицию формирования горизонтального слоя 6. Сформированный слой ящиков прощелкивающимися в одном направлении упорами 7, укрепленными на роликовых опорах, связанных тягами со штоком пневмоцилиндра 8, подается на позицию формирования пакета. Формирование пакета происходит между двумя парами вертикальных направляющих 9, составляющих раму машин, в которых вертикально и возвратно-поступательно перемещаются две подъемно-опускные каретки 10 с траверсами 11. Траверсы имеют возможность синхронного горизонтального возвратно-поступательного движения. Синхронная работа кареток и траверс обеспечивается приводом. Дальнейшее формирование пакета происходит по следующим этапам:

- захват траверсами набранного слоя ящиков и подъем его. Подъем осуществляется с целью освобождения места для очередного слоя ящиков;

- набор и подача второго слоя ящиков на позицию формирования пакета;

- укладка первого слоя ящиков на второй;

- вывод траверс из-под ящиков первого слоя и опускание их ниже второго слоя;

- захват двух слоев ящиков и подъем.

Движение механизмов повторяется до полного формирования пакета 12:

- под сформированный пакет с помощью пневмоцилиндра 8 подается платформа 13;

- траверсы, опускаясь, укладывают пакет на платформу и опускаются ниже в исходное положение;

- платформа откатывается с позиции формирования пакета ящиков.

Весь процесс происходит в автоматическом режиме.

В отличие от имеющихся аналогов конструкция проста по устройству и эксплуатации, позволяет плавно пакетировать ящики, увеличить производительность в 4 раза.
