Результат выполнения НИР.

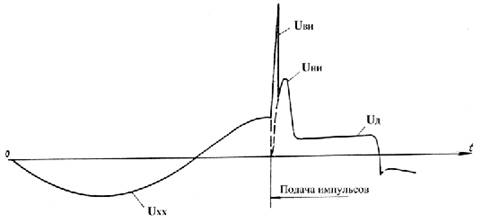

Способ возбуждения электрической дуги реализуется путем одновременной подачи на межэлектродный промежуток двух импульсов с помощью специального осцилляторного устройства. На рисунке даны осциллограммы процесса возбуждения дуги для переменного и постоянного тока, где u _ХХ - напряжение холостого хода основного источника питания; u _ВИ - напряжение высоковольтного импульса; u _НИ - напряжение низковольтного импульса; u _Д - напряжение электрической дуги.

Рис.

Дуга возбуждается от двух импульсов. Первый импульс u _ВИ пробивает и ионизирует межэлектродный промежуток. Второй импульс u _НИ поддерживает требуемую проводимость межэлектродного газа в течение времени, необходимого для нарастания тока от основного источника до величины дугового. Это приводит к возбуждению дуги u _Д, которая в дальнейшем поддерживается основным источником питания.

При возбуждении дуги u _Д одним высоковольтным импульсом u _ВИ его длительность и мощность должны быть достаточны, чтобы от сварочного источника питания с низким напряжением холостого хода u _ХХ (40 - 60 В) и большой инерционностью (индуктивность сварочной цепи l = 50 - 100 мгн) ток возрос до величины дугового u _Д. По этой причине для некоторых источников питания мощности существующих конструкций осцилляторов недостаточно, чтобы обеспечить надежное возбуждение дуги. Кроме того, мощный высоковольтный импульс u _ВИ создает большие радиопомехи и может быть опасным для сварщика.

При возбуждении дуги мощность высоковольтного импульса может быть весьма малой, так как в этом случае необходимо обеспечить развитие газового разряда от малоинерционного источника с относительно высоким напряжением холостого хода (300--500 В), который подает второй импульс. Второй импульс подается такой длительности, чтобы обеспечить нарастание тока от основного источника до величины дугового. При этом время действия и мощность высоковольтного импульса (5-15 кВ) можно резко сократить, что снижает радиопомехи и уменьшает опасность поражения током. Значительно проще получить необходимую мощность и длительность импульса и без потерь передать его на дугу при напряжениях 300-500 В, не требующих повышающих трансформаторов и системы защиты основного источника питания от пробоя, что позволяет снизить расходы на устройство для осуществления способа и обеспечить надежное возбуждение дуги для любых источников питания.
