Частное техническое решение, имеющее самостоятельное значение.

Назначение новшества: для оборудования водоприемной части скважин на воду, водоносные горизонты которых представлены песками мелкозернистыми, среднезернистыми, крупнозернистыми, с устройством гравийной обсыпки, а также в гравелистых отложениях и устойчивых трещиноватых породах безгравийной обсыпки.

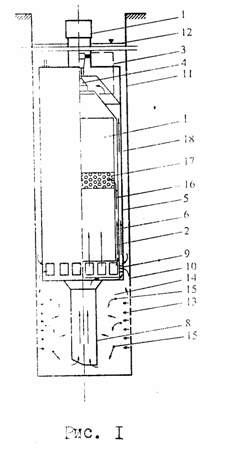

Каркас 1 в форме трубы, в котором выполнены фильтрующие элементы 2 на длину каждый. По поверхности фильтрующих элементов 2 расположены несколько радиальных рядов удлиненных пазов 3 со сквозными отверстиями 4. Участок без пазов 3 и сквозных отверстий между радиальными рядами образует опорное кольцо жесткости 5. На выступах 6, между пазами 3, выполнены канавки 7 (сечение А-А), по которым проложена проволока 8, образующая проволочную навивку 9 (сечение Б-Б) на каркасе 1 с наружным диаметром Дн и внутренним Дв. Проволочная навивка 9 утопает в канавках. Скважность фильтров до 20 %. Соединительные элементы секций могут быть выполнены из полиэтилена или металла, покрытого защитным слоем от ржавления. Материалы фильтров разрешены для хозяйственно-питьевого водоснабжения.

Нормативный ряд включает десять типоразмеров фильтров диаметром от 75 до 450 мм, что согласуется с типоразмерами полиэтиленовых труб по ГОСТ 18599-83 и трубами нефтяного сортамента по ГОСТ 632-80.

Фильтры устойчивы против химической и бактериальной кольматации. По прочностным свойствам они соответствуют горному давлению и гидростатической нагрузке при глубинах скважин до 300 м.
