Результат выполнения конструкторской разработки.

Технический результат изобретения заключается в снижении травматичности и сокращении сроков лечения за счет создания управляемой компрессии и повышенной стабильности при фиксации костных отломков.

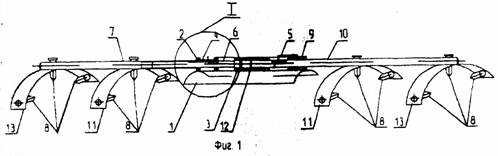

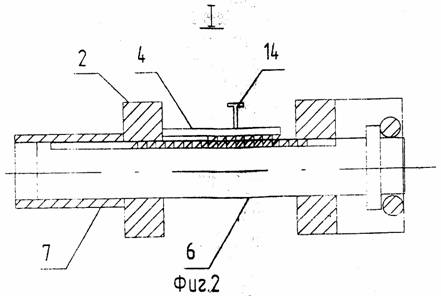

На фиг. 1 представлен общий вид устройства для накостного остеосинтеза, на фиг. 2 - крупный план регулировочного устройства. Устройство содержит желобообразную пластину 1, к которой крепится опора 2, жестко закрепленная с полым цилиндром 7, и направляющая опора 9, в которой может перемещаться не полый стержень 10. В состав устройства входит подвижный стержень 6, перемещающийся в полости цилиндра 7, и заканчивающийся направляющей 3 с консолью. Все стержни расположены соосно. На концах цилиндра 7 и стержня 10 крепятся основные фиксирующие скобы 13, на небольшом расстоянии от которых крепятся дополнительные скобы 11, обеспечивающие повышенную стабильность при фиксации костных отломков. В каждой фиксирующей скобе находятся по три резьбовых отверстия, в которые ввернуты винтовые упоры 8. Они имеют конические концы, нарезную среднюю часть и хвостовики с пазами под отвертку. Пружина 12 крепится одним концом к стержню 10, другим к стержню 6. На направляющей опоре 9 расположен индикатор 5, указывающий величину усилия нагрузки. Регулировка усилия обеспечивается тарированием пружины 12. Между опорой 2 и пружиной 12 находится регулировочное устройство, крупный план которого представлен на фиг. 2. Регулировочное устройство состоит из пластинчатой пружины 4, закрепленной с опорой 2. С внутренней стороны пластинчатая пружина 4 имеет зубья, которые входят в зацепление с зубьями, расположенными на стержне 6. Способ изготовления зубьев на пластинчатой пружине и стержне - фрезерование. С помощью рукоятки 14 пластинчатая пружина 4 жестко устанавливается на зубьях стержня 6. Использование такого регулировочного устройства упрощает процесс установления величины компрессии.

После репозиции костных отломков на плечевую кость накладывают основные фиксирующие скобы 13 и дополнительные скобы 11 и, ввинчивая упоры 8, протыкают коническими концами мягкие ткани, добиваясь их внедрения в кортикальный слой плечевой кости. С помощью регулировочного устройства устанавливается необходимая величина усилия нагрузки. При этом стержень 6 входит в полость цилиндра 7, пружина 12 растягивается, приводя в движение стержень 10. Тем самым создается напряженная регулируемая компрессия между отломками.

Использование фиксатора позволяет достичь повышенной стабильности при фиксации костных отломков и упростить процесс установления необходимой величины усилия нагрузки.
