Результат выполнения конструкторской разработки.

Данная форма является универсальной, так как посредством ее изготавливаются угловые блоки марки 3ПС.56 всех типоразмеров.

Поддон 1 формы (см. рис.) сварной конструкции из швеллераn24 и листовой стали толщиной 4,6 и 10 мм со средним рассекателем 2. Поддон и средний рассекатель имеют паровую рубашку.

На поддоне на шарнирах устанавливаются продольные 3 и поперечные 4 борта, сваренные из уголка 125х10 мм и листовой стали толщиной 8 и 10 мм. Борта стягиваются винтовыми замками 5. Конструкция шарниров, замков и подъемных петель - типовая. Для ограничения размеров по длине изделий изготовляются четыре отсекателя 6, 7. Два отсекателя толщиной 200 мм и два толщиной 300 мм. Они фиксируются к среднему рассекателю и продольным бортам при помощи кокс, накладок и винтовых фиксаторов. В форме предусматривается фиксация закладных деталей посредством фиксаторов с резьбой М16. Для образования штроб на верхней грани изделия (при формовке) на форму устанавливаются съемные штробообразователи 8, зацепленные на торцевых бортах при помощи клиньев.

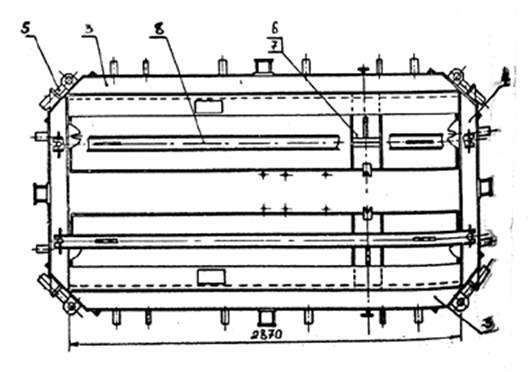

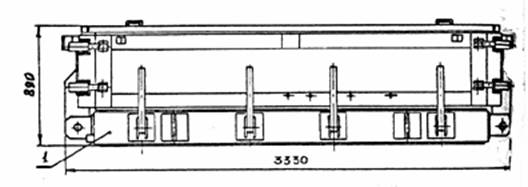

Рис. Форма наружных углов типа 3ПС.56(60ч210)40

Предлагаемая форма в отличие от деревянной опалубки, легко переналаживается с одного типоразмера на другой. Применение данной формы обеспечивает точность изготовления изделий и более высокое качество их поверхности, увеличивает срок эксплуатации.
