Результат выполнения технологической разработки.

Вентиляционно-отопительный агрегат (см. рис.) собран на раме, изготовленной из швеллера 14 и стальных уголков 50х50х5 мм и 25х25х3 мм. На горизонтально расположенной раме размером 2100х850 мм устанавливается три калорифера КВБ-10П, а на приваренной к ней на высоте 525 мм раме размером 360х280 мм монтируется вентилятор 95ЦСЛ-17А. Калориферы КВБ-10П переоборудуются в одноходовые. Для одновременного снятия тепла с поверхности калориферов применяется вытяжной зонт. Вытяжной зонт содержит конический конус, образующий с размещенной внутри него конической вставкой кольцевую камеру, причем вставка выполнена с углом раскрытия, превышающим угол раскрытия корпуса, и имеет в верхней части патрубок с вырезами.

В агрегате предусматривается жалюзийная решетка размером 1000х550 мм. Вентиляционно-отопительный агрегат используется как приточная вентиляция.

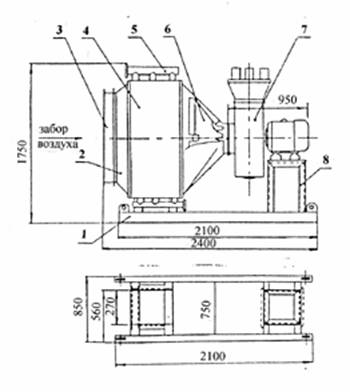

Рис. Вентиляционно-отопительный агрегат с вентилятором типа ЦСЛ:

1 - рама; 2 - переход; 3 - жалюзийная решетка; 4 - калорифер КВБ-10П;

5 - коллектор; 6 - вытяжной зонт; 7- вентилятор; 8 - рама для ЦСЛ.
