Результат выполнения конструкторской разработки.

Матрац (рис.1) содержит корпус, полость и ложе, имеющее рабочую поверхность, параллельную нижней поверхности тела лежащего больного. В ложе выполнены отверстия поддува, подводящие сжатый воздух из полости к рабочей поверхности ложа. Для более равномерного распределения сжатого воздуха под телом больного отверстия поддува соединены микроканавками, выполненными на рабочей поверхности ложа.

Работает устройство следующим образом. По воздухопроводу в полость подается стерильный сжатый воздух с заданными температурой и давлением. Через отверстия поддува сжатый воздух поступает к поверхности ложа, образуя аэростатическую опору, то есть воздушную подушку между поверхностями тела больного и ложа. Выходящий из отверстий поддува 3 сжатый воздух распределяется по микроканавкам, выполненным на рабочей поверхности ложа и соединяющим эти отверстия. Так как давление воздуха на тело больного распределено равномерно и на большую площадь, то оно предельно мало. Тело не соприкасается с матрацем, а лежит на подвижном слое сжатого воздуха с заданными параметрами стерильности, температуры и давления. Струи воздуха массажируют тело больного.

Матрац новой конструкции позволяет ускорить лечение больного путем обеспечения кровообращения кожи за счет минимального давления на него и легкого массажа, что способствует регенерации тканей, созданию условий, предотвращающих мацерацию кожи и затрудняющих развитие анаэробной инфекции путем вентиляции воздушно-кислородной смеси, а также обеспечивающих лучший отток содержимого пораженного участка.

Для каждого больного, имеющего свою форму и размеры тела, необходим индивидуальный матрац. С целью возможности изготовления матрацев нескольких типоразмеров, каждый из которых может быть использован для групп больных, имеющих близкие формы и размеры тел, предложена новая конструкция матраца, имеющего аэростатические опоры с упругими диафрагмами (6,8).

Устройство включает корпус, на котором закреплены секции с крышками для отдельных частей тела больного (туловища, рук, ного, головы), образующие полости 10, в которые подводится сжатый воздух по воздухопроводу. Крышкам 9 с помощью внутренних 6 и наружных 7 планок винтами крепятся упругие замкнутые диафрагмы, образующие полости 11. С помощью отверстий 12 полости 10 соединены с полостями 11 диафрагмы. Отверстия 4, выполненные на внутренних боковых поверхностях диафрагм, соединяют полости 11 диафрагм с полостями 13, образованными диафрагмами и нижними поверхностями 14 частей тела больного.

Работает устройство следующим образом. На матрац укладывают больного. Части его тела деформируют замкнутые диафрагмы. Нижние поверхности тела плотно прилегают к деформированным диафрагмам без зазора. По воздуховоду в полости 10 подается стерильный сжатый воздух заданных параметров (температура и давление) с лечебными компонентами. Через отверстия 12 сжатый воздух из полостей 10 попадает в полости 11 диафрагм, а затем через отверстия 4 в полости 13. Давление воздуха в полостях 13 повышается до того момента, пока равнодействующая сил избыточного статического давления не уравновесится весом тела больного. В этот момент части тела больного приподнимаются над деформированными диафрагмами, образуется зазор, через который воздух из зоны повышенного давления выходит в атмосеру, образуя аэростатические опоры. Воздух может подаваться только под больные части тела. Это дает экономию сжатого воздуха.

Предлагаемое устройство матраца сравнительно просто, дешево при изготовлении, удобно в эксплуатации. Возможно изготовление нескольких типоразмеров, каждый из которых может быть использован для группы больных, имеющих близкие формы тел и размеры.

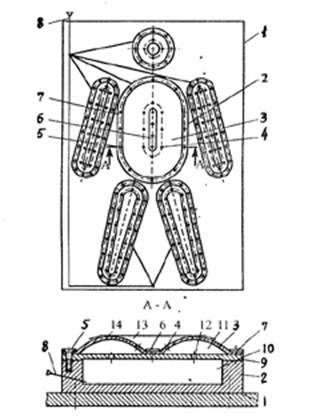

Рис. 1. Матрац с гибкой диафрагмой:

1 - корпус; 2 - секция; 3 - диафрагма; 4, 12 - отверстия; 5 - винт;

6, 7 - планки; 8 - воздухопровод; 9 - крышки; 10, 11, 13 - полости;

14 - нижняя поверхность тела больного

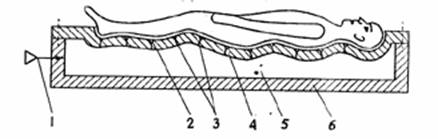

Рис.2. Матрац с криволинейными направляющими:

1 - воздухопровод; 2 - микроканавка; 3 - 0тверстия поддува; 4 - ложе;

5 - полость; 6 - корпус.
