Результат конструкторской разработки.

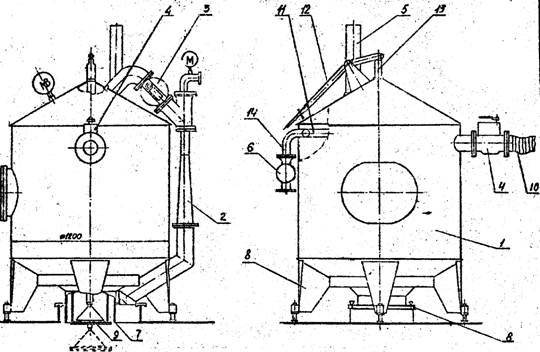

Установка включает в себя вакуумный баллон 1 (см. рисунок), пароэжектор 2, пробковые краны 3, 4, предохранительный 5 и запорный 6 клапаны.

Баллон имеет цилиндрическую форму с конусными донышками. Нижнее донышко с горловиной 7, вваренной в крышку 8. Горловины закрываются клапаном 9, привод которого осуществляется рычагом 12 через шток 13. Приём пароэжектора вварен в верхнее донышко баллона, а выход - в крышку. Внутри баллона установлена перфорированная труба 11 с патрубком 14, выведенным наружу. Баллон устанавливается на временных зачистных счалах на коммингс люка танка, в котором собирают остатки. Пар к пароэжектору и вода в перфорированную трубу подводятся от соответствующих трубопроводов временных зачистных счал.

Удаление донных остатков и ржавчины осуществляется следующим образом. К приёмному крану 4 присоединяется пневмолиния 10 и через световой люк опускается в обрабатываемый танк. Включается подача пара на пароэжектор. З а счет создания вакуума остатки по пневмолинии поступают в баллон. Опорожнение баллона производится периодически, по мере его наполнения. Для этого закрывают кран 3 и поднимая рычаг вверх открывают клапан. Если баллон самопроизвольно не разгружается, выдавливание остатков осуществляется за счет подачи воды в баллон через перфорированную трубу, предварительно закрыв кран 4.
