Номер

03-012-03

Наименование проекта

Кабина распылительная.

Назначение

Для окраски изделий ручным краскораспылителем методом пневматического распыления.

Рекомендуемая область применения

Рекомендуется для применения на окрасочных участках предприятий различных отраслей.

Описание

Результат выполнения конструкторской разработки.

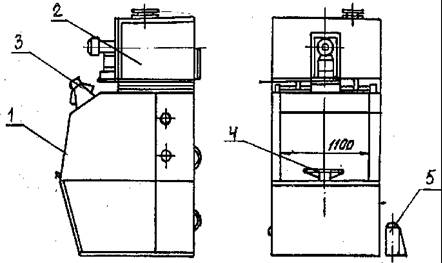

Кабина представляет собой сборную металлоконструкцию, состоящую из корпуса 1 (см. рисунок), вентилятора 2, системы освещения 3, поворотного стола 4, красконагнетательного бака 5 ёмкостью 40 литров.

Вентагрегат состоит из центробежного вентилятора и электродвигателя, смонтированных на общей раме, установленной на каркасе, соединены мягкой вставкой с воздухосборником. Через дроссель клапан соединен с воздуховодом, отводящем воздух в атмосферу. Вентагрегат предназначен для отсоса воздуха, загрязненного лакокрасочным материалом и парами растворителя, из зоны окраски и последующего выброса очищенного воздуха в атмосферу. Поворотный стол предназначен для установки окрашиваемых изделий в кабине.

Может использоваться в зонах помещений В-1а по классификации «Правил устройства электроустановок» ПУЭ. Использование кабины обеспечивает соблюдение норм и правил техники безопасности и экологическую защиту окружающей среды.

Преимущества перед известными аналогами

Преимущества перед аналогами - кабина поставляется в собранном виде, не требует специального монтажа и фундамента.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Улучшение качества окрашиваемых изделий на 70%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

11.06.2003
