Частное техническое решение, имеющее самостоятельное значение.

При выходном контроле деталей, восстановленных способами наплавки и электроконтактного напекания металлических порошков, важно определять физико-механические свойства наращенных слоев.

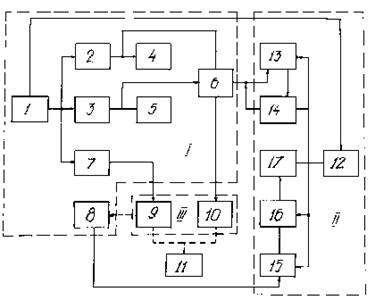

Прибор для экспресс-оценки физико-механических свойств восстановленных деталей (см. рисунок) разработан на базе феррозондового коэрцитиметра КИФМ-1 и состоит из следующих основных блоков:

i- приборная часть коэрцитиметра КИФМ-1 (элементы 1-8);

ii - блок дистанционного управления и индикации состояния изделия (элементы 12-17);

ill - преобразователь коэрцитиметра (элементы 9 и 10).

1 - силовой трансформатор; 2 - стабилизированный выпрямитель тока размагничивания; 3 - выпрямитель тока намагничивания; 4 - индикатор тока размагничивания; 5 - индикатор тока намагничивания; 6 - коммутатор; 7- цепь питания феррозонда; 8 - фазометрическая цепь измерения напряжения на выходе феррозонда; 9 - феррозонд; 10 - электромагнит; 11 - контролируемый объект; 12 - стабилизированный выпрямитель; 13 - схема задержки времени; 14 - схема электронной блокировки; 15 - схема согласования; 16 - многофункциональный амплитудный дешифратор; 17 - индикатор состояния изделия

Элементы прибора выполняют следующие функциональные связи: напряжение сети (220 В, 50 Гц) подается на силовой трансформатор, к выходу которого подключены стабилизированный выпрямитель размагничивающего тока и источник намагничивающего тока. Ток намагничивания контролируется с помощью индикатора. Далее через коммутатор он подводится к приставному электромагниту преобразователя коэрцитиметра. После магнитной тренировки контролируемое изделие намагничивается, а затем на тот же коммутатор подается ток размагничивания, формируемый выпрямителем. Феррозонд преобразователя, являющийся индикатором магнитного потока в изделии, питается от отдельной обмотки трансформатора. Величина коэрцитивной силы изделия регистрируется фазометрической схемой.

Для повышения производительности контроля и упрощения расшифровки результатов в прибор введен блок дистанционного управления и световой индикации состояния контролируемого изделия. Блок работает следующим образом. Коэрцитивная сила, зафиксированная фазометрической схемой, через схему согласования передается на многофункциональный амплитудный дешифратор. После обработки она поступает на табло индикатора в расшифрованном виде (загорается табло «годен» или «брак»). Дистанционное включение прибора производится схемой электронной блокировки, кнопка управления которой выведена непосредственно на преобразователь. Выключение после измерения параметра производится автоматически схемой задержки времени. Время задержки регулируется в пределах 2-5 с. Преобразователь выполнен в виде П-образного приставного электромагнита. Для повышения точности контроля расстояние между его полюсами составляет 1-1,5 мм, а магнитодвижущая сила направлена перпендикулярно направлению наплавленных валиков изделия. Прибор обеспечивает до 1500 измерений за час.
