Прибор неразрушающего контроля технического состояния деталей машин ДФ-ИОН (дефектоскоп феррозондовый - измеритель остаточных напряжений) - это двухканальный комбинированный магнитный прибор, предназначенный для контроля уровня дефектов в стальных и чугунных деталях машин и оценки остаточных механических напряжений.

Прибор может быть использован для оценки технического состояния ремонтируемых и восстанавливаемых деталей машин как по одному, так и одновременно по двум названным показателям. В комплект прибора ДФ-ИОН входят: прибор ДФ-ИОН, феррозондовый преобразователь дефектов, преобразователь механических напряжений и сетевой кабель.

Время готовности к работе ДФ-ИОН (после его включения) - не более 5 минут. Прибор имеет выход измерителя дефектов на самопишущий прибор. Предусмотрена плавная подстройка напряжения запитки преобразователей и его контроля по специальному вольтметру, встроенному в переднюю панель прибора.

Блок-схема прибора (см. рисунок) содержит следующие узлы: блок питания, генератор, усилители мощности, феррозондовый преобразователь дефектов, избирательный усилитель, усилитель напряжения второй гармонии, демодулятор, усилители постоянного тока, измерительные приборы, формирователь импульсов напряжения второй гармоники, делитель частоты, громкоговоритель, измеритель остаточных напряжений и блок выпрямления.

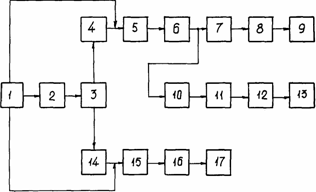

Блок-схема прибора неразрушающего контроля технического состояния деталей машин ДФ-ИОН: 1 - блок питания; 2 - генератор; 3 - первый усилитель мощности; 4 - феррозондовый преобразователь дефектов; 5 - избирательный усилитель; 6 - усилитель напряжения второй гармоники; 7 - демодулятор; 8 - первый усилитель постоянного тока; 9 - измерительный прибор для регистрации дефектов; 10 - формирователь импульсов напряжения второй гармоники; 11 - делитель частоты; 12 - второй усилитель мощности; 13 - громкоговоритель; 14 - преобразователь остаточных механических напряжений; 15 - блок выпрямления; 16 - второй усилитель постоянного тока; 17 - измерительный прибор для определения остаточных механических напряжений

Принцип работы канала ДФ-ИОН состоит в том, что при попадании преобразователя на неоднородность магнитного поля, вызванного, например, трещиной в детали, в его измерительных обмотках появляется составляющая напряжения, которая в 2 раза больше запитывающего напряжения, то есть появляется вторая гармоника. Напряжение этой гармоники выделяется избирательным усилителем, усиливается, детектируется и подается на измерительный прибор. Амплитуда этого напряжения пропорциональна величине дефекта.

Принцип работы канала ИОН на магнитируемом эффекте заключается в изменении магнитной проницаемости ферромагнетика в зависимости от величины и направления остаточных механических напряжений, появляющихся в нем при деформациях.
