Номер

82-020-03

Наименование проекта

Стенд для регулировки зерновых сеялок на норму высева

Назначение

Регулировка нормы высева семян, нормы внесения удобрений. Обкатка высевающих аппаратов и передаточный механизмов после их ремонта и длительного хранения сеялки

Рекомендуемая область применения

Техническое обслуживание, ремонт сельскохозяйственных машин

Описание

Описание к ИЛ № 82-020-03

Результат проведения научно-исследовательской работы.

В ЗАО «Прогресс» Яльчикского района Чувашской Республики для механизированной установки зерновых сеялок на норму высева под руководством бригадира тракторной бригады разработали и изготовили стенд (рис. 1).

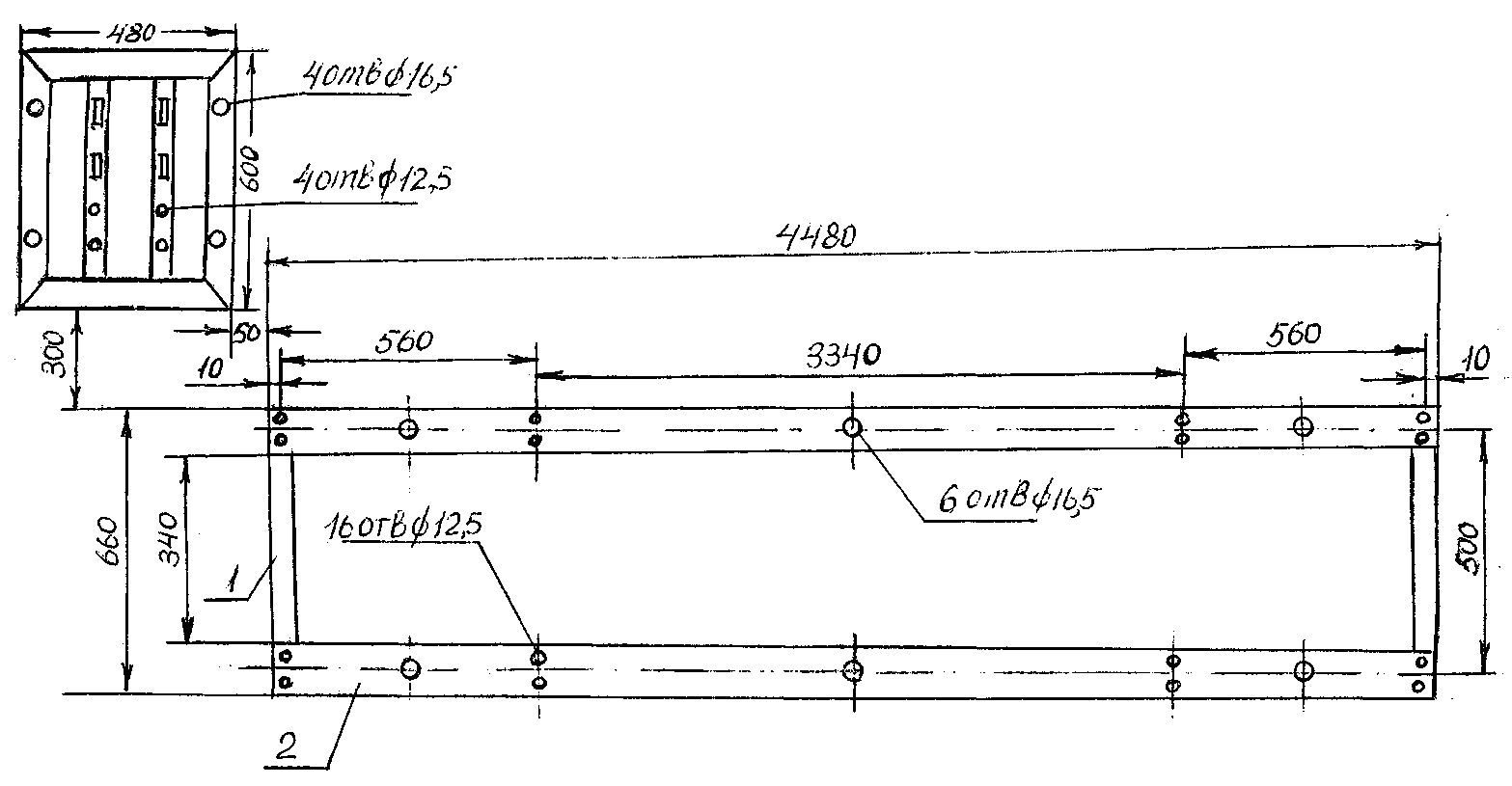

Для этой цели использовали закрытое помещение размерами 6x9 м с бетонированным полом (рис. 3). В бетонированном полу в определенных местах залили бетонным раствором 6 анкерных болтов для крепления к полу рамы стенда и 4 анкерных болта для крепления приводной станции. Рама стенда (рис. 2) состоит из 2-х продольных швеллеров №16 длиной 4480 мм и 2-х поперечных уголков 63x63 длиной 340 мм, которые соединены при помощи сварки. На продольных швеллерных балках просверлены 16 отверстий диам. 12,5 под подшипники для крепления приводных валов с барабанами и 6 отверстий под анкерные болты М16. На раму стенда установили 2 вала диаметром 35 мм и длиной 4750 мм, на которых жестко смонтированы 4 ведущих барабана длиной 500 и диаметром 200 мм. Валы свободно вращаются в подшипниках №11207, корпуса которых закреплены болтами М12 к раме. Для того чтобы после установки сеялки на барабаны ее колеса не касались пола, под корпуса подшипников подложили деревянные подкладки-подушки толщиной 40 мм.

Приводная станция состоит из рамы, изготовленной из уголка 63x63, на которой установлены электродвигатель мощностью 2,2 квт с частотой вращения 1500 об/мин и цилиндрический редуктор с передаточным числом 3:1. Электродвигатель и редуктор соединены цепной передачей с передаточным отношением 2:1. От редуктора вращение передается на 1-й ведущий вал через цепную передачу без изменения частоты вращения, а с его противоположного конца на 2-й ведущий вал. При установке указанных на рисунке звездочек частота вращения валов составляет 1,167 об/сек, а колесо сеялки будет совершать 0,712 об/сек, что соответствует рабочей скорости движения посевного агрегата 9,4 км/ч.

Работа стенда осуществляется следующим образом. На барабаны стенда задним ходом накатывают по наклонным плоскостям колеса зерновой сеялки. Под нижние концы семяпроводов, вынутых из корпусов сошников, подставляют лотки или коробки и при включенном передаточном механизме делают пробный высев для полного заполнения высевающих аппаратов семенами. Затем освобождают лотки от семян и прокручивают опорные колеса с помощью стенда на принятое число оборотов. После чего сравнивают расчетное значение высева, соответствующее заданной норме, и фактический высев. На основании полученных данных изменяют в ту или другую сторону предварительную регулировку высевающих аппаратов или оставляют ее без изменения, если расчетное и фактическое значение совпадают.

Расчетное значение количества высеваемых семян определяется по выражению:

Вр=Нв х Шс х Док х Ок х Кс/10⁴, кг

где: Вр - расчетное значение высева, соответствующее заданной норме высева и принятому числу оборотов, кг;

Нв - заданная норма высева с учетом хозяйственной годности семян, кг/га;

Шс - ширина захвата сеялки - 3,6, М;

Док - длина окружности обода колеса (для сеялок типа СЗ-3,6 - 3,67 М);

Ок - принимаемое число оборотов обода колеса (15,20,30... - чем больше число, тем точнее установка нормы высева);

Кс - коэффициент, учитывающий проскальзывание колеса при рабочем ходе (проскальзывание принимается 5%, поэтому коэффициент, учитывающий проскальзывание будет Кс=1,05).

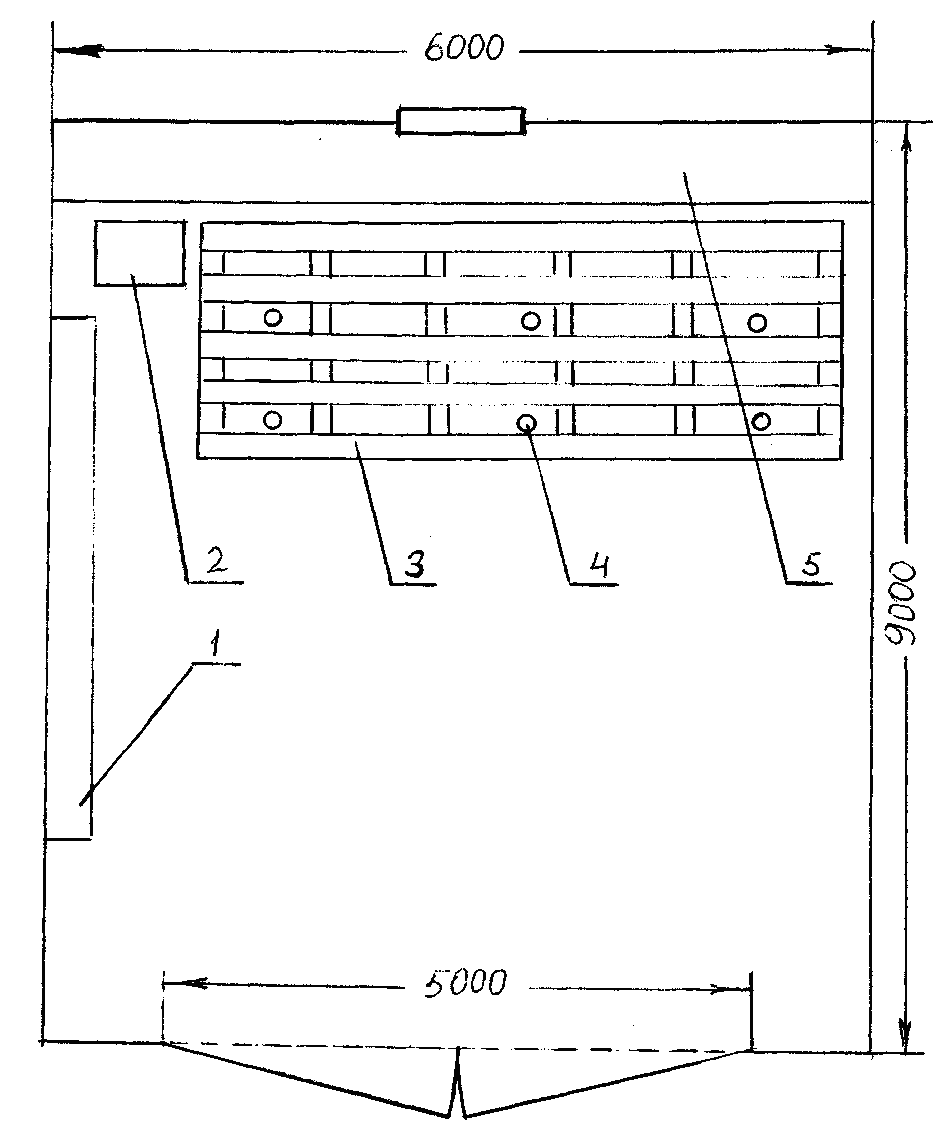

После окончания установки зерновых сеялок на норму высева рама стенда вместе с барабанами снимаются с анкерных болтов и устанавливается продольной торцевой частью вдоль стены помещения. Электродвигатель с редуктором закрывается деревянным ящиком, а на пол, где установлены анкерные болты, чтобы они не мешали работе, укладывается решетчатый настил и помещение используется для ремонта сельскохозяйственной техники (рис. 3).

Кроме регулировки нормы высева как семян, так и удобрений, стенд позволяет определять и устранять неравномерность высева между высевающими аппаратами, а также производить обкатку высевающих аппаратов и передаточных механизмов после их ремонта и длительного хранения сеялки.

Важно также и то, что на данном стенде одновременно проверяется и регулируется правая и левая половины сеялки, а не одна сторона, как это делается при ручном прокручивании колеса одной половины сеялки.

Использование данного стенда позволяет осуществлять точную регулировку сеялок на норму высева и тем самым способствует повышению урожайности, так как практический опыт показывает, что использование на посеве не отрегулированных сеялок приводит к снижению урожайности до 10 ц/га. Годовой экономический эффект от замены ручной установки на механизированную установку регулировки зерновых сеялок на норму высева в ЗАО «Прогресс» составляет 15 тыс. рублей.

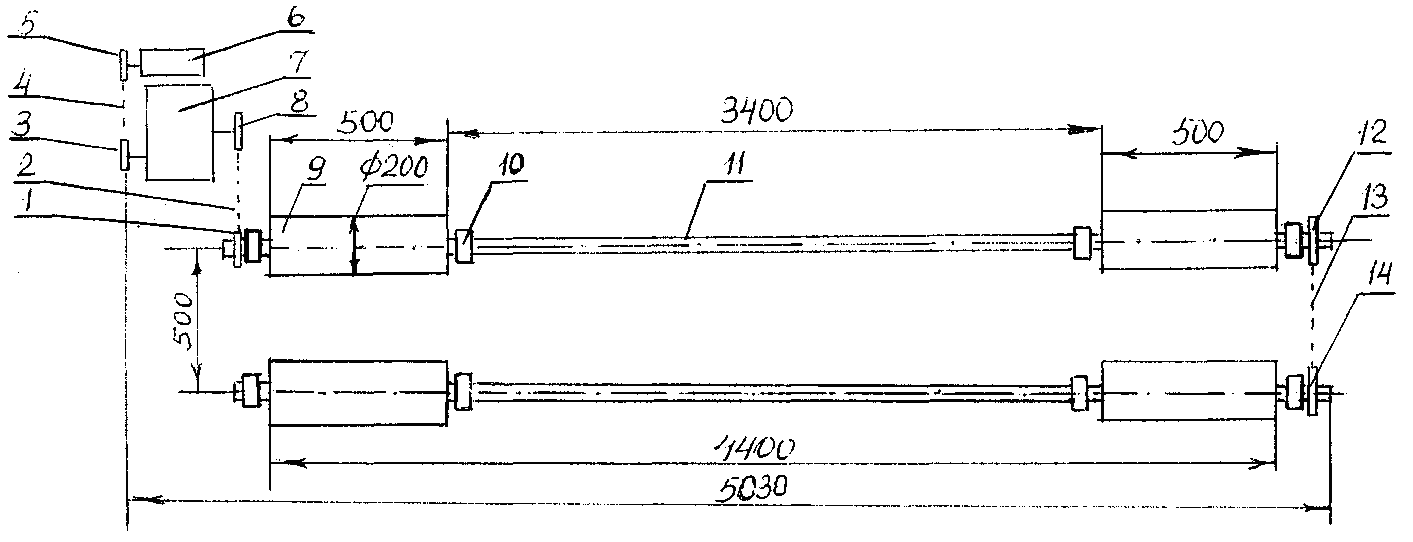

Рис. 1. Конструктивная схема стенда для регулировки зерновых сеялок на норму высева:

1, 5, 8 - звездочка z=20; 2, 4, 13 - цепь t=19,05; 3 - звездочка z=40; 6 - электродвигатель n=2,2 кВт n=1500 об/мин; 7 - редуктор t=3:1; 9 - барабан; 10 - подшипник 11207; 11 - вал диам. 35; 12,14-звездочка z=37.
