Инновации бизнесу. Приспособление для зарядки ручных шприцев из бункера солидолонагнетателя ОЗ-1153

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

82-019-03

Наименование проекта

Приспособление для зарядки ручных шприцев из бункера солидолонагнетателя ОЗ-1153

Назначение

Механизация зарядки шприца солидолом при смазке сельскохозяйственных машин

Рекомендуемая область применения

Техническое обслуживание и ремонт сельскохозяйственных машин

Описание

Описание к ИЛ № 82-019-03

Частное техническое решение, имеющее самостоятельное значение.

В настоящее время в сельском хозяйстве применяется большое количество пневматических солидолонагнеталей ОЗ-1153, устанавливаемых на передвижных механизированных заправочных агрегатах, передвижных агрегатах технического обслуживания и стационарных постах заправки и технического обслуживания машин

Однако при использовании этого солидолонагнетателя не исключается применение ручного шприца для смазки сельскохозяйственных машин. В машинно-тракторных бригадах, имеющих пневматический солидолонагнетателя ОЗ-1153, для зарядки шприца солидолом можно использовать специальное приспособление (рис. 1). Оно состоит из штуцера с резьбой М14х1,5, плоской круглой гайки , корпуса и крышки. Штуцер имеет штифты для присоединения к отпускному крану бункера солидолонагнетателя ОЗ-1153. Боковая поверхность приспособления корпуса имеет внутреннюю резьбу М50х1,5 для ввертывания корпуса шприца. В нерабочем положении внутренняя часть корпуса закрыта крышкой.

Использование приспособления для зарядки ручного шприца из бункера солидолонагнетателя показано на рис. 2. Для этого следует вывернуть корпус из головки шприца и подать поршень шприца вперед. Открыть крышку и ввернуть корпус шприца в корпус приспособления. Затем вставить штуцер приспособления в отпускной кран бункера солидолонагнетателя. Открыть подачу сжатого воздуха в бункер и отпускной кран солидолонагнетателя. Под давлением сжатого воздуха солидол заполнит корпус шприца и одновременно выдвинет шток поршня. По окончании заполнения корпуса шприца закрыть отпускной и воздушный краны бункера, вывернуть корпус шприца и завернуть его в головку, закрыть крышкой корпус приспособления.

Приспособление обеспечивает зарядку шприца чистым солидолом без воздушных пузырьков не более чем за 1 мин. Полностью заполненный бункер солидолонагнетателя обеспечивает зарядку 55-60 шприцев.

Экономический эффект по сравнению с ручной зарядкой составляет около 10 руб. при однократной зарядке.

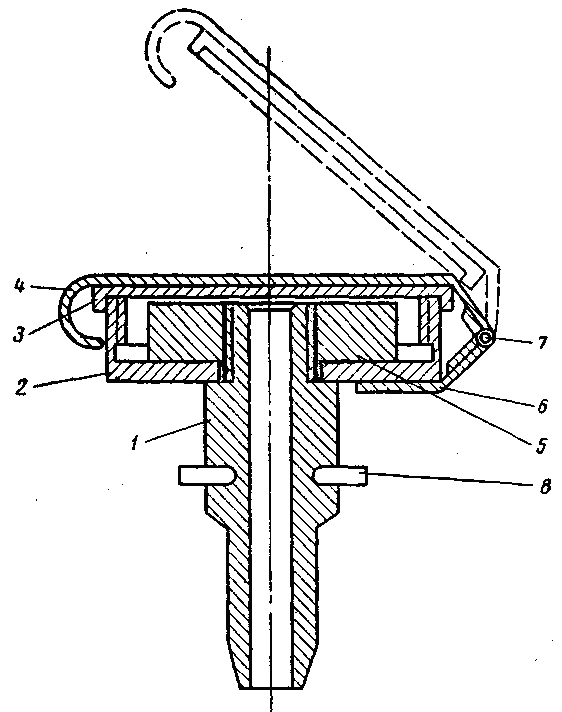

Рис. 1 Приспособление для зарядки шприцев из бункера солидолонагнетателя ОЗ-1153:

1 - штуцер; 2 - корпус; 3 - крышка;

4 - пружина крышки; 5 - гайка;

6 - стойка оси; 7 - ось; 8 - штифт.

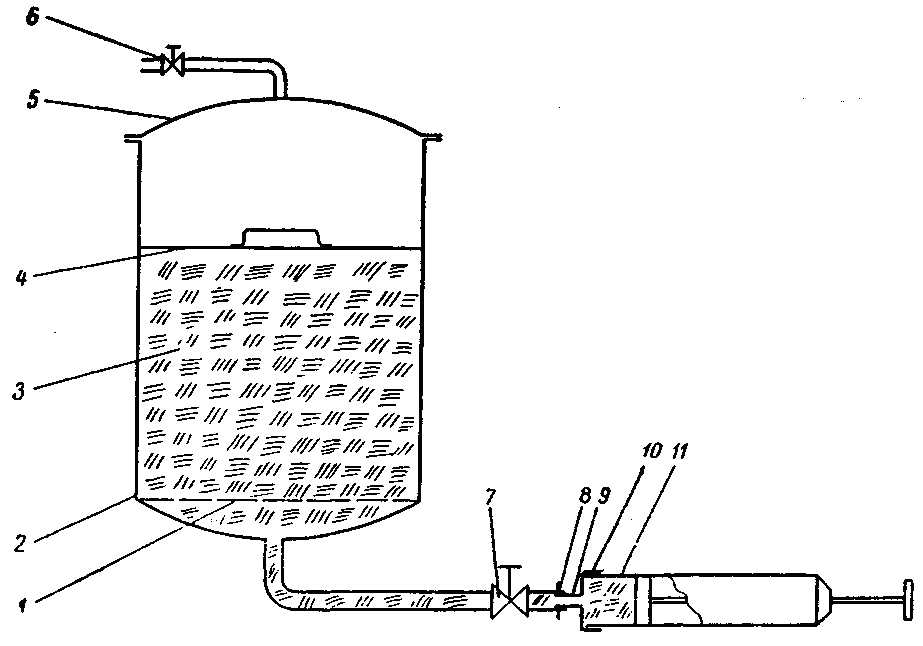

Рис. 2 Схема зарядки шприца из бункера пневматического солидолонагнетателя ОЗ-1153:

1 - сетка бункера; 2 - корпус бункера;

3 - солидол; 4 - диск; 5 - крышка бункера;

6 - кран для впуска сжатого воздуха, 7- кран для выдачи солидола; 8 - штифт приспособления; 9 - приспособление; 10 - корпус приспособления; 11- корпус шприца.

Преимущества перед известными аналогами

Экономический эффект по сравнению с ручной зарядкой составляет 5000 рублей в год

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Производительность труда повышена на 30%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

11.01.2007
