Наименование проекта

Устройство для зарядки ручных шприцев

Назначение

Сокращение потерь солидола

Рекомендуемая область применения

Ремонт, техническое обслуживание сельскохозяйственных машин

Описание

Описание к ИЛ № 82-018-03

Результат выполнения конструкторской разработки.

Для нагнетания солидола в подшипниковые узлы сельскохозяйствен­ных машин широко применяют ручные шприцы. Солидол поставляется сель­скому хозяйству в картонных барабанах вместимостью 50 кг, и герметично закрытых цилиндрических емкостях из листовой стали вместимостью 27 кг. Емкость ручного шприца составляет 220-310 г. Следовательно, ручной шприц может быть заполнен солидолом из картонного барабана 161-227 раз, из металлической емкости 87-123 раза. Обеспечить хорошую сохранность солидола в открытых емкостях при многократном их использовании в усло­виях машинно-тракторной бригады очень сложно: солидол засоряется, обводняется и из-за ухудшения его качества становится непри­годным.

Обычно шприцы заполняются солидолом из открытой емкости при по­мощи случайных предметов (щепок и т.п.), а то и просто руками. При этом теряется 3-5% солидола.

После заполнения шприца солидолом, как правило, механизатор вы­полняет несколько пробных качков с целью заполнения плунжерной пары солидолом. При выполнении этой операции безвозвратно теряется еще 3,5-5,5% солидола.

В результате заполнения ручного шприца столь несовершенным спосо­бом в его массе внутри корпуса шприца часто образуются «воздушные меш­ки». Во время нагнетания смазки воздух попадает в плунжерную пару шпри­ца и подача солидола прекращается. В этом случае механизатор делает не­сколько холостых качков для удаления воздуха. При этом потери солидола составляют от 7 до 10% при наличии в шприце поджимной пружины поршня и до 38% при ее отсутствии.

Таким образом, суммарные потери солидола составляют 13,5-20,5% при наличии в шприце поджимной пружины и 44,5-48,5% при ее отсутствии.

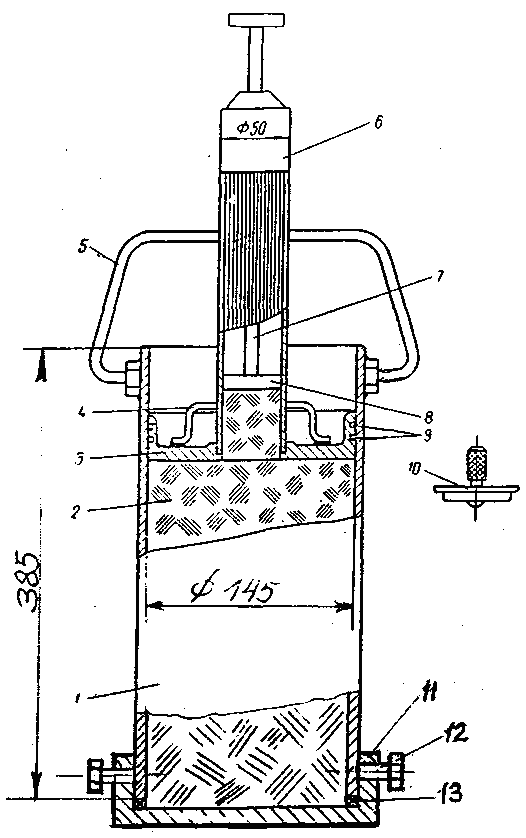

Для уменьшения потерь солидола и улучшения процесса зарядки руч­ных шприцев можно использовать устройство, показанное на рисунке. Его можно изготовить из выбракованной гильзы цилиндра (желательно наиболь­шей вместимости) 1 и поршня 3 тракторного двигателя. Конструкция устрой­ства отличается простотой изготовления и работает следующим образом.

Для заполнения ручного шприца с его корпуса 6 снимают нижнюю го­ловку, затем подают поршень шприца вперед и вставляют корпус 6 в отвер­стие поршня 3. При нажиме на корпус шприца поршень устройства 3 давит на солидол. В результате этого солидол через отверстие в поршне поступает в корпус шприца. О степени заполнения шприца солидолом можно судить по длине штока поршня, выходящей из корпуса шприца. По окончании зарядки шприца корпус вынимают из отверстия и наворачивают на него головку, а отверстие в поршне закрывают пробкой. Затем цилиндр 1 устройства закры­вают крышкой 10, которая условно на рисунке показана отдельно.

Данное устройство обеспечивает хранение солидола без загрязнения и удобную зарядку шприца чистым солидолом без потерь и воздушных пузырьков. Запол­нение цилиндра 1 солидолом осуществляется за счет его вдавливания в массу солидола в таре после снятия днища 12. Затем наружная поверхность цилин­дра очищается от налипшей массы и на цилиндре с помощью сторных болтов 13 закрепляется днище 12. Заполненное устройство обеспечивает зарядку 14-15 шприцев. Продолжительность зарядки одного шприца составляет не более 2 минут.

Экономический эффект от применения предлагаемого устройства зави­сит от количества обслуживаемой техники и заключается в сокращении по­терь солидола, сохранении его качества и улучшении процесса зарядки руч­ных шприцев. При одноразовой зарядке экономический эффект составляет около 10 руб.

Преимущества перед известными аналогами

Увеличение количества обслуживаемой техники

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Экономия солидола на 5 тыс. руб. в год
