Ленточнопипильный станок является одной из наиболее перспективных конструкций, осуществляющий распиловку лесоматериалов различных пород и обладающий малой энергоемкостью, массой и габаритными размерами. Разработана новая конструкция механизмов подачи и натяжения. Механизм подачи включает направляющий путь станка, перемещаемый вверх относительно неподвижной основы с помощью рычажного механизма. Механизм натяжения, состоящий из натяжного шкива, соединенного осью с кареткой, перемещаемой вдоль неподвижной направляющей. Соединение между кареткой и направляющей имеет форму ласточкиного хвоста, а натяжная пружина выполнена тарированной для различных скоростей пиления и усилий резания.

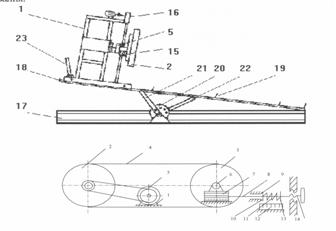

Ленточнопильный станок содержит станину 1, приводной 2 и натяжной 3 шкивы с установленной на них пильной лентой 4. На станине 1 смонтирован привод 5. Станок снабжен пружинно-винтовым механизмом натяжения 15 пильной ленты, содержащим жестко соединенную с осью 6 натяжного шкива 3 каретку 7, имеющую возможность продольного перемещения вдоль неподвижной направляющей. К каретке 7 жестко прикреплен шток 8, который располагается в направляющих 9. Между передней 10 и задней 13 опорами размещена тарированная пружина 11. Необходимое усилие натяжения устанавливается штурвалом 14. Для корректировки усилия натяжения в зависимости от скорости пиления и усилия резания к станине прикреплена тарировочная шкала 12. Станок также снабжен приводом вертикальной регулировки 16 пильного узла 2,3, неподвижной основной 17 направляющего пути 18 с опорами 19, на которых закрепляют бревно зажимами. Рычажный механизм подъема направляющего пути 18 состоит из неподвижно закрепленного сектора 20 с отверстиями, расположенными по окружности с интервалом в 3 градуса, рычага 21, установленного на валу, подъемника 22, стопора, фиксирующего рычага 21 относительно отверстия сектора 20, ручного тормоза 23.
