Рис. 1 Старстопная система связи с ФРМ

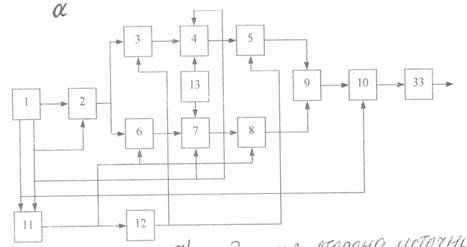

А) передающая сторона источника информации.

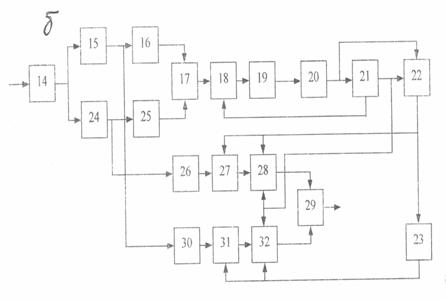

Б) приемная сторона источника информации.

Устройство (см. рис. 1) включает на передающей стороне источник информации1, элемент задержки 2, ключ 3 фазоразностный манипулятор 4, второй ключ 5, третий ключ 6, второй фазоразностный манипулятор 7, четвертый ключ 8, сумматор 9. передатчик 10, генератор ПСП 11, инвертор 12 и генератор несущей частоты 13, а на приемной стороне - приемник 14, полосовой фильтр 15, амплитудный детектор 16, вычитающее устройство 17, прерыватель 18, согласованный фильтр 19, решающее устройство 20, формирователь импульсов 21, второй генератор ПСП 22, инвертор 23, второй полосовой фильтр 24, второй амплитудный детектор 25, вторую линию задержки 26, пятый ключ 27, Демодулятор ФРМ сигналов 28, схему ИЛИ 29, вторую линию задержки 30, шестой ключ 31, и второй демодулятор ФРМ сигналов 32.

Стартстопная система связи работает следующим образом.

Источник информации 1 создает в случайный момент времени на первом выходе сообщение, состоящее изnдвоичных символов длительности Т, а на втором и третьем выходах в момент начала сообщения - сетку из (n+3) коротких тактовых импульсов с периодом Т и положительный импульс соответственно. При этом в генераторе 11 формируется синхросигнал - псевдослучайная последовательность (ПСП), состоящая изsдвоичных символов той же длительности, что и информационные, а сообщение задерживается в элементе 2 на два такта. Ключи 6 и 8 открываются положительными импульсами самой ПСП, а ключи 3 и 5 ее инверсией. В результате этого на интервале времени 0 - Т ключ 3 открывается и на вход блока 4 из-за отсутствия сообщения поступит нулевой сигнал. На сигнальный вход последнего поступает одна из несущих частот, вырабатываемая генератором 13, которая в такой ситуации со своей начальной фазой передается на его выход и на выход ключа 5. В дальнейшем при поступлении на вход блока 4 через ключ 3 символа сообщения «0» фаза несущей частоты на его выходе остается прежней, а при действии символа «1» изменяется на противоположную. Таким образом осуществляется фазоразностная манипуляция первой несущей частоты символами сообщения, соответствующими по времени нулевым элементам ПСП. Аналогичным образом формируется ФРМ сигнал на второй несущей частоте посредством блоков 6-8. Указанная процедура позволяет получить на выходе сумматора 9 ЧМ-ФРМ колебание, в котором символы ПСП передаются посредством ЧМ, а сообщение - с помощью ФРМ. Эти колебания усиливаются в передатчике, открываемом импульсами с третьего выхода источника 1 и передаются по линиям связи 33. На приемной стороне после общей фильтрации сигнала в приемнике 14 сигнал поступает на частотный дискриминатор, состоящей из блоков 15-17 и 24-25, который создает на своем выходе двуполярный сигнал, элементы которого при отсутствии помех точно соответствуют символам ПСП, сформированной на передающей стороне. В результате оптимальной обработки этого сигнала на выходе блока 20 формируется короткий синхроимпульс, который используется для демодуляции информационного сигнала в блоках 26-32. Таким образом достигается повышение помехоустойчивости связи и исключение дополнительных энергозатрат на передачу синхросигнала.

Вероятность ошибочного приема на 2-3 порядка меньше чем в известной системе
