Результат выполнения конструкторской разработки.

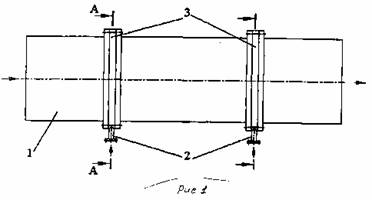

На рис.1 изображен общий вид устройства для введения полимерных добавок в бумажную массу.

На рис.2 изображен продольный разрез Б-Б отдельного устройства.

Устройство для введения полимерных добавок в бумажную массу включает подводящую к массопроводу 1 трубу 2, соединенную с распределителями 3, содержащими кольцевые каналы 4, коаксиальные массопроводу 1, соединенные с последним радиальными каналами 5. Оси радиальных каналов 5 расположены под острыми углами к оси массопровода по ходу потока бумажной массы (рис.2). Кроме того, оси радиальных каналов 5 расположены тангенциально к оси массопровода 1.

Последовательное использование нескольких распределителей потоков полимерных добавок обеспечивает интенсивность и равномерность смешения, определяет гидродинамические условия возникновения коллоидных связей и полноту использования раствора полимерных добавок. Расположение осей радиальных каналов под острыми углами по ходу потока бумажной массы и тангенциально к центральной оси массопровода способствует диспергации струй полимерных добавок, смешиваемых с потоком бумажной массы. Расстояние между местами введения полимерных добавок определяется конкретными параметрами производительности процесса массоподачи и условиями оптимизации коллоидных процессов в дисперсных системах.
