Результат выполнения конструкторской разработки.

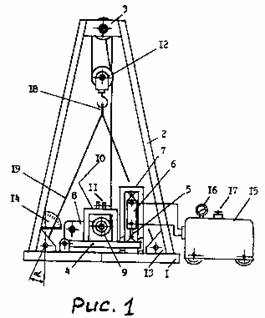

На рис.1 показан стенд для испытаний эксплуатируемых стропов, на рис.2 - опорная рама (крестовина) стенда.

Стенд содержит опорную раму (крестовину) 1, шатровую раму из четырех стоек 2, нижние концы которых жестко закреплены на концах крестовины 1, а верхние жестко связаны между собой перемычками 3, подлебедочную раму 4, один конец которой шарнирно сочленен со штоком 5 силового гидроцилиндра 6, установленного в П-образной раме 7, стойки которой жестко укреплены на крестовине 1, грузовую лебедку 8 с барабаном 9, установленную на подлебедочной раме 4, стол 10, жестко закрепленный своими ножками на подлебедочной раме 4 с двумя проушинами 11, ориентированными по вертикальной оси шатровой рамы, полиспаст 12, закрепленный в перемычках 3, зацепы-косынки 13, жестко закрепленные в местах сочленения стоек 2 и лучей крестовины 1, угломер 14 в виде пластины, жестко укрепленной на одной из стоек 2 в нижней ее части и в одной плоскости с зацепом-косынкой 13, и на которой нанесена градусная шкала, насосную станцию 15 с манометром 16 и регулятором давления 17.

Работа на стенде осуществляется следующим образом.

Грузовой крюк полиспаста 12 с помощью лебедки 8 опускается до уровня, удобного для набрасывания на него кольца стропа 18, после чего концы ветвей стропа 19 закрепляются в отверстиях зацепов-косынок 13, затем с помощью лебедки 8 ветви стропов 19 натягиваются, и лебедка 8 отключается и барабан 9 последней фиксируется штатным (колодочным) тормозом (не показан). По угломеру 14 фиксируется угол отклонения ветви стропа 19 от вертикали.

Вычислив по известным формулам требуемое значение давления в силовом гидроцилиндре 6, производят настройку с помощью регулятора 17 на вычисление давления, включают в работу насосную станцию 15 и с помощью манометра 16 контролируют режим работы стенда в течение 10 минут, как это предписано правилами Госгортехнадзора. При испытании одноветвевого стропа один конец последнего закрепляется в проушинах 11, а другой конец закрепляется на крюке полиспаста 12. При этом расчетная нагрузка на крюке полиспаста равна паспортной грузоподъемности одноветвевого стропа.
