Результат выполнения конструкторской разработки.

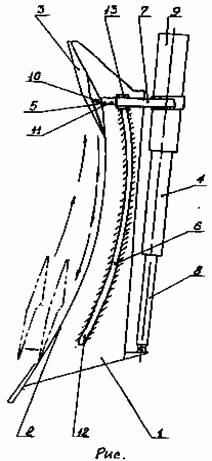

Рабочий орган землеройной машины содержит отвал (см. рис.) 1 с лобовым листом 2, очистительный элемент 3, гидроцилиндры вертикального перемещения - хода 4 и поперечного перемещения - хода 5 и копировальное устройство 6.

Гидроцилиндр вертикального хода 4 и поперечного 5 связаны между собой посредством П-образной рамки 7. Каждый гидроцилиндр вертикального хода 4 штоком 8 шарнирно соединен с отвалом 1, а цилиндром 9 шарнирно соединен с одной полкой П-образной рамы 7. Каждый гидроцилиндр поперечного хода 5 штоком 10 жестко соединен с очистительным элементом 3 и цилиндром 11 жестко соединен с П-образной рамкой 7. Копировальное устройство 6 представляет собой направляющие 12 с установленными в них скользунами 13. Направляющая 12 повторяет поперечный профиль отвала и выполнена на торцевой наружной части отвала. Скользуны 13 копировального устройства жестко соединены с рамкой 7. Скользуны шарнирно опираются на полусферический сегмент направляющей 12.
