Результат выполнения конструкторской разработки.

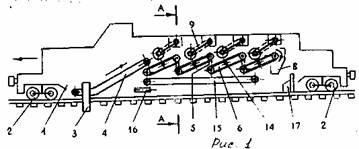

На рис.1 показан вид сбоку машины; на рис.2 - разрез А-А на рис.1; на рис.3 - сечение Б-Б на рис.2.

Машина содержит сварную раму 1, опирающуюся на две самоходные тележки 2, и на которой установлены выгребное устройство 3, передаточный ленточный конвейер 4, механизм очистки балласта, выполненный в виде батареи последовательно установленных и соединенных друг с другом цепными передачами 5 транспортеров 6 с сетчатыми лентами 7, работающий от общего привода (не показан), причем первый транспортер своим приемным концом заведен под выдающий конец конвейера 4, а выдающий конец самого последнего транспортера 6 выведен в бункер-распределитель 8; маятниковые катки 9, установленные над транспортерами 6, каждый из которых представляет собой рамку 10, один конец которой шарнирно закреплен на раме 1, а другой (свободный) оснащен приводным решетчатым вальцом 11, получающим вращение с помощью цепной передачи 12 от привода 13, закрепленного на раме 1; упорные виброкатки 14, установленные на раме 1 под рабочей ветвью каждого транспортера 6 в месте контакта решетчатого вальца 11 с лентой 7; подборный конвейер 15, установленный под батареей транспортеров 6; поперечный отвальный конвейер 16, установленный под выдающим концом конвейера 15; и дозатор 17.

Щебнеочистительная машина работает следующим образом.

При выходе на позицию выгребное устройство 3 внедряется в балластную призму, включаются в работу передаточный конвейер 4, батарея транспортеров 6, подборный конвейер 15, отвальный конвейер 16 и маятниковые катки 9, после чего машина начинает движение.

Подрезанный слой балласта с помощью выгребного устройства 3 подается на конвейер 4, который выдает загрязненный балласт на первый транспортер 6 и с этой позиции начинается процесс очистки балласта, который выглядит следующим образом. Поскольку скорость движения сетчатой ленты первого транспортера 6 больше скорости движения ленты конвейера 4, то площадь поперечного сечения балласта на ленте транспортера 6, по сравнению с площадью поперечного сечения балласта на конвейере 4, будет меньше на величину, прямо пропорциональную разности их скоростей. То же явление будет иметь место при рассмотрении передачи балласта с первого транспортера 6 на второй и так до последней пары транспортеров в батарее, поскольку скорость движения ленты каждого транспортера больше скорости предыдущего, что достигается при общем приводе батареи (не показан) за счет разных передаточных чисел цепных передач 5. Предусматривается, что сетчатая лента последнего транспортера в батарее должна иметь такую скорость, при которой площадь поперечного сечения слоя балласта на ней будет равна или близкой к значениюf=b·d, см ², где В - активная ширина ленты транспортера;d- наибольший размер зернового состава для данного участка пути, примерно 6 см. При таких условиях загрязнителям, практически, ничто не мешает просеиваться через сетчатую ленту последнего в батарее транспортера 6.

Повышению интенсивности просеивания загрязнителей на всем участке батареи способствует работа маятниковых катков 9, которые «ворошат» проходящий под ними слой балласта, а их работа совестно с упорными виброкатками 14 размалывает комки сцементированных частиц балласта, которые могут попадать на транспортеры батареи. Кроме этого, происходит дополнительное перемешивание балласта при сбрасывании его с одного транспортера на другой. Очищенный балласт с последнего транспортера 6 сбрасывается в бункер-распределитель 8 и далее в путь, где ими занимается дозатор 17. Загрязнители и мелочь, просеянные через сетчатые ленты 7 транспортеров 6, попадают на подборный конвейер 15 и подаются им на поперечный отвальный конвейер 16, с помощью которого отсев удаляется за пределы пути.

(рис.1,2,3 см. ниже)
