Результат выполнения конструкторской разработки.

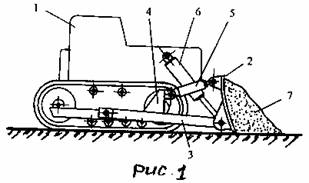

На рис.1 показан бульдозер в положении, исходном для освобождения отвала от грунта, на рис.2 - то же в момент окончания очистки отвала от налипшего грунта.

Бульдозер содержит базовую машину - трактор 1 и рабочее оборудование, включающее отвал 2, толкающие брусья 3, одни концы которых шарнирно закреплены на раме трактора 1, а другие на тыльной стороне отвала 2 в его нижней части, кронштейны 4, жестко закрепленные на толкающих брусьях 3 в их средней части, гидрораскосы 5, цилиндры которых шарнирно сочленены с верхними частями кронштейнов 4, а штоки шарнирно сочленены с верхней кромкой отвала 2, гидроцилиндры подъема-опускания отвала 6, цилиндры которых шарнирно соединены с рамой трактора 1, а штоки соединены шарнирно с отвалом и толкающими брусьями в их передних частях.

Бульдозер при очистке отвала от налипшего грунта работает следующим образом.

При выходе бульдозера на позицию разгрузки отвал 2 с помощью гидроцилиндров 6 вывешивается над валом грунта, после чего отвал 2 с помощью гидрораскосов 5 выводится в горизонтальное положение (рис.2) и прижимается с помощью гидроцилиндров 6 к гребню вала 7 с одновременной подачей бульдозера вперед, в результате чего налипший на лобовой лист отвала 2 грунт остается на гребне вала 7.

Такое выполнение рабочего оборудования бульдозера позволяет решить задачу очистки отвала от налипшего грунта без существенных изменений в установившейся технологии изготовления типового бульдозера, не требует значительных материальных и трудовых затрат, гарантирует качественную очистку отвала и полную надежность в работе.
