Результат выполнения конструкторской разработки.

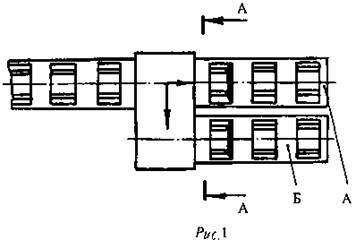

На рис.1 показана схема устройства ориентирования рельсовых подкладок по подуклонке; на рис.2 - разрез А-А на рис.1 - механизм ориентирования подкладок по подуклонке.

Устройство содержит головной ленточный конвейер А, подающий ориентированные на подошву подкладки в виде разреженного потока, дополнительный конвейер Б, сочлененный с конвейером А боковинами своих рам, поперечную раму 1, расположенную над обоими конвейерами и закрепленную на боковинах их рам, транспортер 2, установленный под ригелем рамы 1 и снабженный зацепами 3, привод 4 транспортера 2, при этом последний своей рабочей ветвью работает в направлении от конвейера А к конвейеру Б так, что зацепы 3 сдвигают на конвейер Б ту подкладку, у которой больший буртик обращен в сторону последнего.

Устройство для ориентирования рельсовых подкладок по подуклонке работает следующим образом.

Следуя по головному конвейеру А, подкладки попадают в механизм ориентирования по подуклонке (рис.1), и если больший буртик подкладки находится слева относительно оси конвейера А (рис.2), то она зацепами 3 транспортера 2 передвигается на ленту конвейера Б, а если ее больший буртик находится справа от оси конвейера А, то она проходит этот пост беспрепятственно.
