Результат выполнения конструкторской разработки.

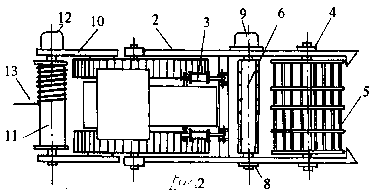

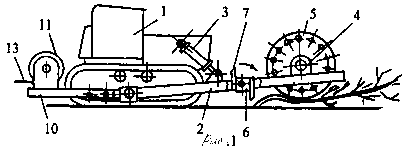

На рис.1 показана машина для очистки откосов земляного полотна железных дорог от кустарника - вид сбоку; на рис.2 - то же в плане.

Машина состоит из базового тягача 1, толкающих брусьев 2, которые одними концами шарнирно сочленены с рамой тягача 1 с возможностью поворота в вертикальной плоскости с помощью силовых гидроцилиндров 3, а на других концах установлен с помощью подшипников 4 неприводной решетчатый валец 5, фреза 6 с ножами 7, которая установлена с помощью подшипников 8 на толкающих брусьях 2 между тягачом 1 и вальцом 5, гидродвигателя 9 (привода фрезы 6), закрепленного на одном из толкающих брусьев 2, подлебедочной рамы 10, один конец которой закреплен на задней части рамы тягача 1, а на другом конце установлена лебедка, включающая барабан 11 и гидравлический привод 12.

При очистке откоса насыпи от кустарника машина работает следующим образом.

Доставленная к месту работы машина при помощи, например, укладочного крана сгружается и устанавливается в исходное положение на откосе насыпи за пределами габарита приближения строений, после чего конец тягового троса, запасованного на барабане 11, закрепляется с помощью зацепа (не показан) на подошве рельса. Затем толкающие брусья 2 с помощью гидроцилиндров 3 опускают валец 5 до касания с поверхностью откоса, лебедка растормаживается, включается в работу фреза 6, и машина на первой передаче начинает двигаться по откосу вниз. При этом кустарник вальцом 5 пригибается и при дальнейшем движении машины рубится фрезой 6 сначала у комля и далее по всей длине куста, превращая кустарник в силос.

При достижении основания насыпи машина задним ходом, чему помогает включенная лебедка, поднимается по откосу до отметки, согласованной с габаритом приближения строений, затем зацеп (не показан) каната переставляется на очередную точку закрепления на подошве рельса, и машина после выруливания на очередную полосу проходки снова начинает движение вниз, работая упомянутым выше образом. Работа по очистке откоса выемки от кустарника выполняется аналогично. Разница лишь в том, что в этом варианте роль якоря для троса выполняет автомобиль или трактор, находящийся за верхней бровкой выемки.
