Частное техническое решение, имеющее самостоятельное значение.

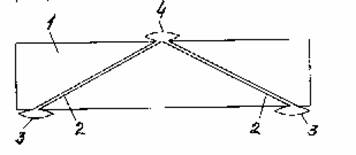

Предлагаемая железобетонная балка 1 (см. рисунок) представляет собой железобетонную балку, изготовленную по традиционной технологии и имеющую жидкостные элементы усиления. В качестве жидкостных элементов использованы металлические трубы 2. Металлические трубы 2 соединяют линзообразные опорные подушки 3 с линзообразной подушкой 4, расположенной в месте приложения сосредоточенной нагрузки. Вся система заполнена жидкостью.

Продольный разрез балки

За счет несжимаемости жидкости сосредоточенная нагрузка по наклонным трубам передается на опоры. Использование линзообразных опорных подушек разных размеров позволяет перераспределять нагрузку на опоры пропорционально их размерам, что обеспечивает оптимальное нагружение колонн каркаса.

Таким образом в стадии эксплуатации сосредоточенная нагрузка через жидкость передается на опоры балки. При этом вышеописанная система работает по принципу гидравлического пресса, создавая в системе давление р. Действие сосредоточенной нагрузки передается на опоры балки пропорционально площадям опорных подушек 3:

r=p,

гдеr- реакция опоры от действия сосредоточенной нагрузки;

- площадь опорной подушки;

p- давление в системе.
