Номер 77-033-03 |
|||
Наименование проекта Устройство для перекачки вязких нефтепродуктов и загрязненных жидкостей |
|||
Назначение Для перекачки вязких нефтепродуктов, в частности в условиях отрицательных температур. |
|||
Рекомендуемая область применения Предприятия нефтегазовой промышленности и объекты нефтеобеспечения. |
|||

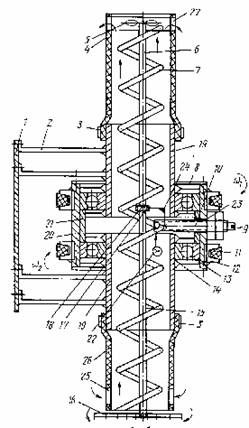

Описание Результат выполнения научно-исследовательской работы. Устройство состоит из рамки 1 (см. рисунок), четырех стоек 2, прикрепленных к рамке с возможностью их снятия, двух труб 19, жестко закрепленных к стойкам 2 и смонтированных так, чтобы между торцами труб образовать промежуток. На внешней поверхности труб смонтировано опорно-подшипниковое устройство, состоящее из корпуса 20 цилиндрической формы, двух подшипников 13, уплотненных сальниками 14 и закрытых крышками 8. Между подшипниками установлена распорная втулка 21, одновременно удерживающая сальники, и устройство 10 для крепления пружины 7, состоящее из вращающейся втулки 23 и стопорного болта 9. В проточках корпуса установлены шкивы 12, позволяющие посредством ременной передачи 11 передавать вращательное движение корпусу опорно-подшипникового устройства от любого приводного устройства (электрического, механического, гидравлического). Крепление пружины обеспечивается путем досборочного монтажа в проволоку пружины втулки 23 с отверстием, выполненным с учетом кривизны винтовой поверхности пружины, которая предварительно, с учетом зазора между наружным диаметром пружины и внутренней поверхностью кожуха, ввернута в корпус 20 опорно-подшипникового устройства. через отверстие втулки 23 пропущена пружина 7. Устройство для перекачки высоковязких жидкостей Стопорный болт 9, имеющий вогнутую, торцевую часть, ввернутый во втулку 23, обеспечивает жесткость крепления витка пружины. Для создания герметичности и повышения надежности соединения между стопорным болтом и поверхностью витка пружины устанавливается прокладка 22 из мягкого металла. Гибкие валы 6, 15 привода лопастного колеса 5 и рыхлительного устройства 16 через муфты 17 и 18 кронштейном 24 прикрепляются к втулке привода пружины. Изменение точек забора и слива жидкости обеспечивается путем присоединения к трубам 19 гибких заборного 26 и сливного 4 кожухов с выполненными в них окнами 25 и закрепленных хомутами 3. Принцип действия. Вращательное движение от привода через ременную передачу11, втулку 23 передается пружине 7 и гибким валам 6, 15, приводящим в движение рыхлительное устройство 16 и лопастное колесо 5. Заборная часть кожуха 26 опускается в перекачиваемую жидкость, которая через торец патрубка и окна 25 поступает в него. При вращении пружины жидкость поднимается к сливной части кожуха 4. В случае высокой вязкости жидкости, вращающееся рыхлительное устройство, разрыхляя загустевшую жидкость, способствует поступлению ее в заборный патрубок. |
|||
Преимущества перед известными аналогами Перекачка вязких жидкостей в широком диапазоне температур и жидкостей с высоким содержанием механических примесей. |
|||
Стадия освоения Опробовано в условиях опытной эксплуатации |
|||
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
Технико-экономический эффект Повысилась производительность передачи высоковязких жидкостей на 40-50 %. |
|||
Возможность передачи за рубеж Возможна передача за рубеж |
|||
Дата поступления материала 09.06.2003 |
