Номер

77-027-03

Наименование проекта

Кварцевый генератор прямоугольных импульсов

Назначение

Для использования в радиоэлектронной аппаратуре специального применения в качестве источника высокостабильных импульсных колебаний.

Рекомендуемая область применения

Радиоэлектронная аппаратура. Возможно применение генератора в системах синхронизации и для формирования опорных колебаний в радиолокационных станциях.

Описание

Частное техническое решение, имеющее самостоятельное значение.

Генератор предназначен для замены аналогичных устройств на базе снятых с производства микросхем серии 530 ГГ1.

Генератор представляет собой усилитель (см. рисунок) на транзисторе с цепью положительной обратной связи из элементов В1, С1. С3.

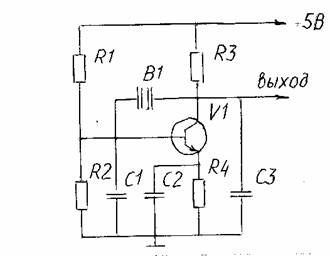

Принципиальная схема генератора

За счет высокого коэффициента усиления усилителя и соответствующего угла сдвига фазы цепью положительной обратной связи в схеме возникают автоколебания прямоугольной формы, частота и временная стабильность которых определяется параметрами кварцевого резонатора. Остальные элементы схемы обеспечивают необходимый режим усилителя.

Генератор имеет следующие преимущества:

одно низковольтное напряжение питания,

малая мощность потребления,

широкий диапазон рабочих температур.

Преимущества перед известными аналогами

Простота устройства, отсутствие настройки и зависимости от параметров усилительного элемента; простое согласование с цифровыми микросхемами.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение затрат в 2-2,5 раза.
