Результат выполнения конструкторской разработки.

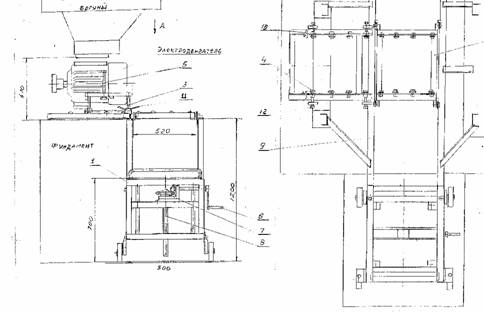

Механизация по транспортировке и подъему электродвигателя при его установке производится с использованием тележки с подъемной платформой 1 (см. рисунок), каретки 2, подъемного устройства 3 и рольганга 4.

Механизация установки электродвигателя

Во время выполнения замены электродвигателя каретку 2 устанавливают на подъемную платформу тележки, а на нее подъемное устройство. На ложе подъемного устройства кладут электродвигатель, закрепляют прихватами 5 и транспортируют на место установки к бегунам. Рукояткой 6, посредством конической пары 7 и винта 8 поднимают платформу до совмещения ее направляющих с направляющими металлоконструкции 9. Затем каретку 2 с электродвигателем перекатывают до совмещения с рольгангом 4, по рольгангу подъемное устройство с электродвигателем перемещают по рольгангу до упоров 10. Далее рукояткой 11 посредством трех винтов подъемного устройства, объединенных между собой цепной передачей, электродвигатель поднимают до привалочной плоскости бегунов. В случае несовпадения крепежных отверстий их соосность достигается болтами 12, которые регулируют положение рольганга 4. После совмещения крепежных отверстий электродвигатель закрепляют болтами к бегунам.

Механизирован ручной труд.
