Результат выполнения конструкторской разработки.

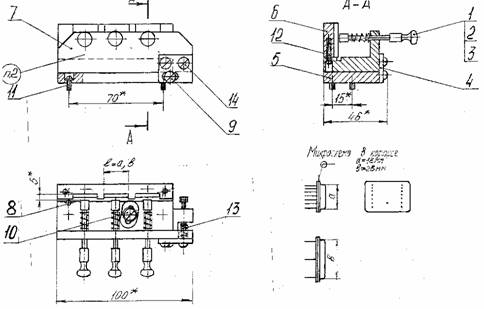

Приспособление состоит из следующих основных деталей: плиты 5 (см. рисунок) с запрессованным выступающим штифтом 8 и четырьмя винтами 11. На плите установлено основание 7 с присоединенным к нему винтами 12 упором 6. На упоре имеются пазы с размером "1" для фиксирования корпусов микросхем. К основанию 7 привернута планка 4 двумя винтами 14. Плита 5 скреплена с основанием 7 винтом 10. Винт 9 ввернут в плиту 5. В основание 7 вставлены стержни 1, на которых находятся пружины 3 и завернуты втулки 2.

Приспособление для сварки корпусов микросхем

Принцип работы. Плита кладется на стол для сварки и крепится к нему винтами 11. На штифт 8 насаживается основание 7. При этом подпружиненный винт 13 упирается в планку 4. Винт 10 через паз в основании 7 завертывается в плиту 5. Регулировочный винт 9 завертывается в плиту 5 через паз в планке 4. Корпуса микросхем в сборе устанавливаются в пазы упора 6 с размером паза "1" и прижимаются подпружиненными стержнями 1. Далее винтом 9 производится регулировка поворота корпусов микросхем. При этом основание 7 поворачивается на штифте 8. Винтом 10 фиксируется нужное положение. После сварки одной стороны корпусов производится их переустановка. В комплекте 2 приспособления с размерами пазов 1 = 18 мм и 1 = 28 мм. При необходимости размер "1" в приспособлении может быть заменен на другой, при конструктивной доработке приспособления.

Улучшилось качество сварного шва.
