ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 76-001-03 |
|
Наименование проекта Герметизатор трубно-кабельный разъемный |
|
Назначение Для герметизации устья скважин со смещенной лифтовой НКТ и кабелем ЭЦН при перерывах в работе. |
|
Рекомендуемая область применения Геометизация устья скважин. |
|
Описание

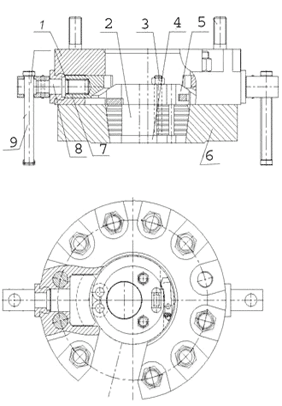

Результат выполнения конструкторской разработки. ГТКР1-175х5 состоит из следующих основных деталей: - корпуса с прижимами, который включает фланец «1», в позах которого подвижно установлены прижимы «7»; - во внутреннюю резьбу прижимов ввернуты винты ходовые «8»; - на шестеренных концах винтов ходовых закреплены рукоятки «9»; - фланец корпуса имеет вырез для удобства монтажа и закрепляется на фланце, либо привалочном торце превентора «6» посредством шпилек и гаек; - герметизатора, состоящего из корпуса «5»; - герметизирующих элементов «2»; - основание герметизатора «4», все его составные части состоят из двух половин, вращающихся относительно осей корпуса герметизатора для возможности охвата трубы и кабеля; - в корпусе герметизатора размещена защелка для фиксации его на трубе и кабеле; - шпильки оснований пронизывают насквозь элементы, герметизирующие корпус ГТКР, соединяют их между собой и закрепляют навинченными гайками «3».
|
|
Преимущества перед известными аналогами Возможность установки в любом месте колонны НКТ и кабеле |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Повышение производительности труда в 2 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 22.04.2003 |
