72-015-03

Наименование проекта

Системы диспетчеризации электрических подстанций (СДЭП).

Назначение

Для обеспечения дистанционного управления и контроля параметров и схемы городских электрических подстанций.

Рекомендуемая область применения

В городских электрических сетях.

Описание

Результат выполнения научно-исследовательской работы.

СДЭП представляет собой многоуровневую иерархическую структуру, состоящую из следующих подсистем: подсистемы верхнего уровня, включающей диспетчерский пункт (ДП) контроля функционирования электрической подстанции; подсистемы локальных устройств сбора информации; собственно объекта автоматизации.

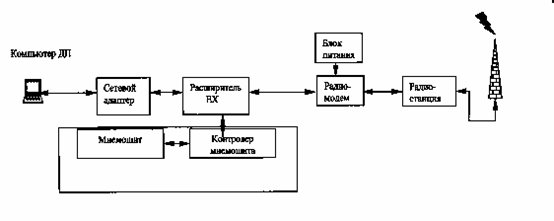

Подсистема верхнего уровня представляет собой ДП, оборудованный АРМом диспетчера, осуществляющий контроль (на мнемосхеме ) и управление электрической подстанцией, охранной сигнализацией, а также средствами связи с подсистемой нижнего уровня .

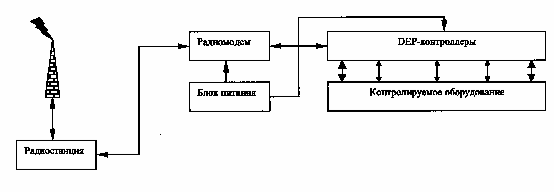

Подсистема нижнего уровня представляет собой комплекс средств сбора, обработки и передачи информации на базеdep- контроллеров, расположенных непосредственно на подстанции. Контроллер нижнего уровня локального устройства связи с объектом (ЛУСО) осуществляет опрос датчиков, контролирующих работу электротехнического оборудования.

Подстанция, как объект автоматизации, представляет собой набор функциональных элементов, таких как: секции шин, ячейки, масляные выключатели, трансформаторы и набор контактных датчиков, несущих информацию о работе электрооборудования.

Преимущества перед известными аналогами

Существенно облегчается работа обслуживающего персонала за счет оперативного выявления неисправных участков электроснабжения, осуществляется дистанционный ( по радиоканалу) контроль работы городских подстанций.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости в 2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

17.04.2003
