Результат выполнения технологической разработки

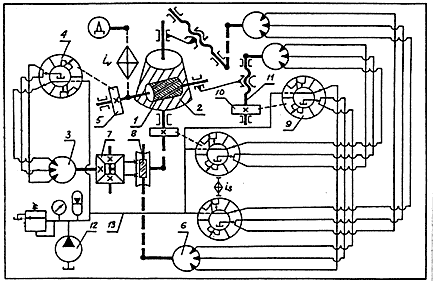

Станок включает в себя инструмент совершающий вращательное движение от электродвигателя Д через звено настройки i _v, заготовку 2, взаимодействующую с инструментом по цепи обката и получающую вращение от гидравлического шагового двигателя 3, кинематически связанного со шпинделем заготовки и управляемого генератором гидравлических импульсов 4, золотниковая втулка с расчетным числом рабочих щелей которого получает вращение от зубчатого колеса 5, закрепленного на шпинделе инструмента, а дифференциальное движение, необходимое при нарезании конических колес с косыми зубьями для обеспечения дополнительного поворота заготовки, осуществляется от шагового гидродвигателя 6, кинематически связанного с заготовкой через суммирующий механизм 7 в виде дифференциала с коническими колесами посредством червячной передачи и управляемого генератором гидравлических импульсов 9, золотниковая втулка с рабочими щелями которого получает вращение от зубчатого колеса 10, закрепленного на ходовом винте 11 вертикальной подачи фрезерного суппорта, при этом рабочая жидкость к генераторам гидравлических импульсов подводится от насосной установки 12 по трубопроводу 13.

Работа станка осуществляется следующим образом. Вращение инструмента 1 осуществляется от электродвигателя Д через звено настройки i _v и связано с вращением заготовки 2 цепью обката, включающей в себя гидравлический шаговый двигатель 3, кинематически связанный со шпинделем заготовки 2 и управляемый генератором гидравлических импульсов 4, золотниковая втулка с рабочими щелями которого получает вращение посредством зубчатого колеса 5 от шпинделя инструмента 1, а дифференциальное движение, необходимое при нарезании конических колес с косыми зубьями для обеспечения дополнительного поворота заготовки осуществляется от шагового гидродвигателя 6, кинематически связанного с заготовкой через суммирующий механизм 7 в виде дифференциала с коническими колесами посредством червячной передачи 8 и управляемого генератором гидравлических импульсов 9, золотниковая втулка с рабочими щелями которого получает вращение от зубчатого колеса 10, закрепленного на ходовом винте 11 вертикальной подачи фрезерного суппорта.
