Результат выполнения технологической разработки

Данная цепь состоит из заготовки, зубчатого колеса на шпинделе, соединенного с вращающейся золотниковой втулкой генератора гидравлических импульсов, к которому по трубопроводу подводится под давлением рабочая жидкость от насосной установки, и гидравлического шагового двигателя, соединенного с генератором гидравлических импульсов трубопроводами и приводящего во вращение кулачок затылования.

В цепях продольной и поперечной подач используются шаговые гидравлические приводы, каждый из которых включает в себя гидравлический шаговый двигатель, соединенный с ходовым винтом соответствующей подачи, и генератор гидравлических импульсов.

Передаточное отношение между приводами продольной и поперечной подач зависит от соотношения частот гидравлических импульсов и определяется расчетным числом рабочих щелей на вращающихся золотниковых втулках генераторов гидравлических импульсов приводов продольной и поперечной подач.

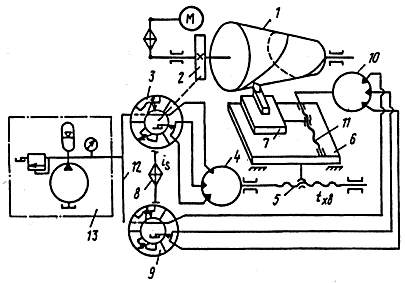

На чертеже представлена схема токарно-винторезного станка для обработки конических поверхностей.

Цепь состоит из заготовки 1, шпинделя с закрепленным на нем зубчатым колесом 2, осуществляющим вращение золотниковой втулки генератора гидравлических импульсов 3, соединенного системой трубопроводов с шаговым гидравлическим двигателем 4, осуществляющим через ходовой винт 5 продольное перемещение суппорта 6 с резцовой кареткой 7, а через гитару сменных колес 8 от генератора гидравлических импульсов 3 производится вращение золотниковой втулки генератора гидравлических импульсов 9, управляющего шаговым гидродвигателем 10, осуществляющим через ходовой винт 11 поперечное перемещение резцовой каретки 7 с инструментом, при этом рабочая жидкость к генераторам гидравлических импульсов подводится по трубопроводу 12 от насосной установки 13, а передаточное отношение между величинами продольной и поперечной подач будет определяться расчетным числом рабочих щелей на золотниковых втулках генераторов гидравлических импульсов соответствующих приводов подач.
