Номер 70-033-03 |
|||
Наименование проекта Гидравлическая цепь подач токарно-затыловочного станка |
|||
Назначение Обеспечение обработки конических резьбовых изделий с применением гидравлической связи между продольной и поперечной подачами инструмента, упрощение конструкции станка, снижение его металлоемкости. |
|||
Рекомендуемая область применения Предприятия станкостроительной промышленности, машиностроения и других отраслей. |
|||

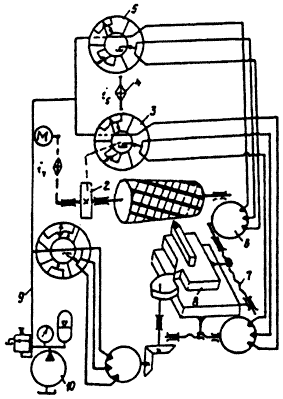

Описание Результат выполнения технологической разработки Цепь состоит из заготовки, зубчатого колеса на шпинделе, соединенного с вращающейся золотниковой втулкой генератора гидравлических импульсов, к которому по трубопроводу подводится под давлением рабочая жидкость от насосной установки и гидравлического шагового двигателя, соединенного с генератором гидравлических импульсов трубопроводами и приводящего во вращение кулачок затылования. Цепи поперечной подачи, содержащей шпиндель, продольный суппорт с резцовой кареткой, используется гидравлический шаговый привод, включающий звено настройки, выполненное в виде генератора гидравлических импульсов, золотниковая втулка которого установлена с возможностью вращения через гитару колес от генератора гидравлических импульсов привода продольной подачи суппорта и шагового гидравлического двигателя, кинематически связанного с ходовым винтом поперечной подачи резцовой каретки и посредством трубопроводов с генератором гидравлических импульсов и насосной установкой. Передаточное отношение между исполнительными органами гидравлической связи зависит от соотношения частот гидравлических импульсов, формируемых генератором гидравлических импульсов и подаваемых к исполнительным шаговым гидродвигателем, и будет определяться числом рабочих щелей на вращающихся золотниковых втулках генераторов гидравлических импульсов приводов подач. На чертеже представлена схема токарно-затыловочного станка для затылования конических резьбовых изделий. Цепь состоит из заготовки 1, шпинделя с закрепленным на нем зубчатым колесом 2, от которого осуществляется вращение золотниковой втулки генератора гидравлических импульсов 3 привода продольных подач, гитары сменных колес 4, посредством которой осуществляется вращение золотниковой втулки генератора гидравлических импульсов 5 привода поперечных подач, управляющего шаговым гидродвигателем 6, который через ходовой винт 7 осуществляет поперечное перемещение резцовой каретки 8, при этом рабочая жидкость к генераторам гидравлических импульсов подается по трубопроводу 9 от насосной установка 10. |
|||
Преимущества перед известными аналогами Отличается тем, что приводы продольной и поперечной подач выполн. аналогично приводу затылования, при этом гидравлич. шаговые двигатели продольной и поперечной подач кинематически связ. соотв-но с продольным суппортом и резцовой кареткой. |
|||
Стадия освоения Внедрено в производство |
|||
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
Технико-экономический эффект На 18-22% повышается точность кинематических связей за счет сокращения их протяженности, на 15% снижается металлоемкость станка. |
|||
Возможность передачи за рубеж Возможна передача за рубеж |
|||
Дата поступления материала 31.03.2003 |
