Результат выполнения технологической разработки

Цепь затылования токарно-затыловочного станка включает шпиндельный узел, резцовую каретку, а также звено настройки, которое выполненное в виде генератора гидравлических импульсов, соединенного с гидравлическим шаговым двигателем системой трубопроводов, причем втулка генератора гидравлических импульсов связана шпинделем, а ротор шагового двигателя - с резцовой кареткой суппорта.

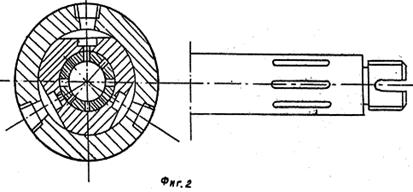

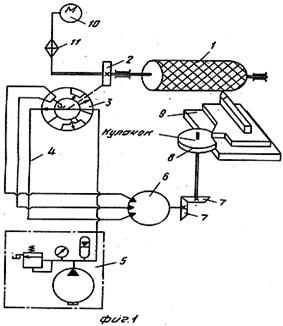

На фиг.1 представлена схема токарно-затыловочного станка: на фиг.2 - схема расположения окон.

Цепь состоит из заготовки 1, зубчатого колеса на шпинделе 2, соединенного с вращающейся втулкой генератора гидравлических импульсов 3, к которому по трубопроводу 4 подведено давление жидкости от насосной установки 5.

Механический генератор гидравлических импульсов представляет собой устройство, в котором в определенной последовательности за счет вращающегося золотника (втулки) периодически закрываются и открываются рабочие щели, расположенные на периферии золотника таким образом, что лишь одна щель соединена с источником питания, через которую импульсы давления рабочей жидкости периодически поступают в рабочие камеры ГШД, осуществляя вращение его выходного вала, а все остальные щели соединены со сливом за счет определенного расположения окон в неподвижной гильзе ГГИ.

Выходы неподвижной гильзы генератора гидравлических импульсов соединены со входами гидравлического шагового двигателя 6, выходной вал которого через коническую зубчатую передачу 7 соединяется с кулачком затылования 8, обеспечивающего возвратно-поступательное движение узла инструмента 9.
