Результат выполнения технологической разработки

В винторезной цепи и цепи приращения шага используется гидравлический шаговый привод, исполнительным звеном которого является гидравлический шаговый двигатель, а в качестве звена настройки используются генераторы гидравлических импульсов, предназначенные для обеспечения передаточных отношений в данных цепях, соответствующего отношению частоты гидравлических импульсов, используемых для управления гидравлическими шаговыми двигателями.

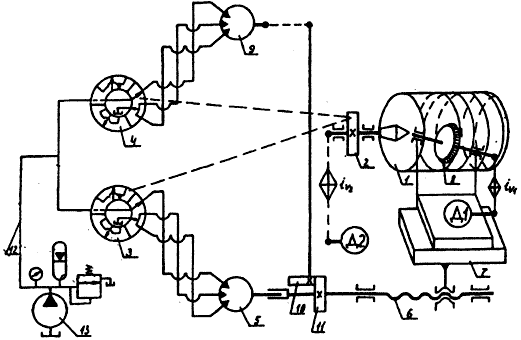

Станок включает в себя заготовку 1. шпиндель с закрепленным на нем зубчатым колесом 2, осуществляющим вращение золотниковых втулок генераторов гидравлических импульсов 3 и 4. причем генератор гидравлических импульсов 3 соединен системой трубопроводов с гидравлическим шаговым двигателем 5, осуществляющим посредством ходового винта 6 перемещение суппорта 7 с узлом инструмента 8, а генератор гидравлических импульсов 4 управляет гидравлическим шаговым двигателем 9, который обеспечивает приращение шага нарезаемой резьбы посредством вращения кулачка 10, периферия которого повторяет закон изменения шага, воздействующего на рычаг 11, тем самым обеспечивая дополнительное перемещение суппорта 7, при этом рабочая жидкость к генераторам гидравлических импульсов подводится по трубопроводу 12 от насосной установки 13.

Работа станка осуществляется следующим образом. Инструмент получает вращение с электродвигателя Д ₁ через звено настройки iv ₁. Вращение заготовки осуществляется от электродвигателя Д ₂ через звено настройки iv ₂, при этом продольное перемещение суппорта 7 с узлом инструмента 8 осуществляется от гидравлического шагового двигателя 5, управляемого генератором гидравлических импульсов 3, золотниковая втулка с расчетным числом рабочих щелей которого получает вращение от приводного зубчатого колеса 2, жестко закрепленного на шпинделе заготовки, а приращение шага осуществляется гидравлическим шаговым двигателем 9, передающим вращение кулачку 10, который воздействует на рычаг 11, закрепленный на ходовом винте 6, при этом гидравлический шаговый двигатель 9 управляется генератором гидравлических импульсов 4, золотниковая втулка с расчетным числом рабочих щелей которого получает вращение от зубчатого колеса 2.
