Результат выполнения технологической разработки

Цепь-обката осуществляет согласованное вращательное движение круглого стола с заготовкой и поступательное движение прямоугольного стола, содержит гидравлическую связь, включающую гидравлические шаговые двигатели, кинематически связанные посредством червячных передач и ходового винта соответственно с круглым столом, суммирующим механизмом в виде дифференциала с коническими колесами и прямоугольным столом, и соединенные посредством трубопроводов с генераторами гидравлических импульсов, содержащих золотниковые втулки с расчетным числом рабочих щелей, при этом указанные золотниковые втулки генератора гидравлических импульсов привода вращения круглого стола выполнены с возможностью вращения от гидромотора, золотниковая втулка привода продольного перемещения прямоугольного стола связана с упомянутой золотниковой втулкой привода вращения круглого стола посредством гитары сменных колес, а золотниковая втулка привода суммирующего механизма имеет возможность вращения от зубчатого колеса, закрепленного на ходовом винте продольной подачи прямоугольного стола, передаточное соотношение цепи обката между вращением заготовки и ее продольным перемещением соответствует отношению чисел рабочих щелей золотниковых втулок соответствующих генераторов гидравлических импульсов.

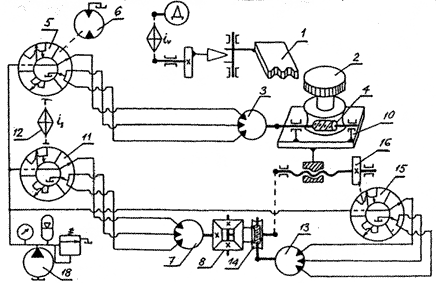

На чертеже представлена схема зубострогального станка с гидравлическими связями для нарезания цилиндрических зубчатых колес зуборезной гребенкой. Станок включает в себя инструмент 1, совершающий возвратно-поступательное движение от электродвигателя d через звено настройки i _v, заготовку 2, получающую вращение от гидравлического шагового двигателя 3 через червячную передачу 4 управляемого генератором гидравлических импульсов, вращение золотниковой втулки с рабочими щелями которого осуществляется от гидромотора 6, а поступательное перемещение стола с заготовкой осуществляется от шагового гидродвигателя 7, кинематически связанного через суммирующий механизм 8 посредством ходового винта 9 с прямоугольным столом 110 и управляемого генератором гидравлических импульсов 11, золотниковая втулка которого с расчетным числом рабочих щелей вращается посредством несиловой гитары сменных зубчатых колес 12 от генератора гидравлических импульсов 5, при этом для получения столом сложного движения формообразования, обусловленное тем, что движение обката составлено из разнородных движений - поступательного и вращательного и стол является общим исполнительным звеном, одновременно принадлежащим группам движения и обкатки, соединение групп осуществляется через дифференциал, а добавочное движение сообщается от шагового гидродвигателя 13, кинематически связанного с ходовым винтом 9 продольной подачи посредством червячной передачи 14 суммирующего механизма 8 и управляемого генератором гидравлических импульсов 15, при этом золотниковая втулка с расчетным числом рабочих щелей последнего получает вращение от зубчатого колеса 16, закрепленного на ходовом винте 9 продольной подачи, рабочая жидкость к генераторам гидравлических импульсов, соединенных системой трубопроводов с соответствующим шаговым гидродвигателем, подводится по трубопроводам 17 от насосной установки 18.
