Результат выполнения технологической разработки

Цепь обката содержит гидравлическую связь, включающую гидравлические шаговые двигатели, кинематически связанные с приводом вращения заготовки и люльки с инструментом и управляемые генераторами гидравлических импульсов, содержащих золотниковые втулки с рабочими щелями, при этом указанные золотниковые втулки генератора гидравлических импульсов привода люльки выполнены с возможностью вращения от гидромотора, золотниковая втулка генератора гидравлических импульсов привода заготовки связана с упомянутой золотниковой втулкой привода вращения люльки посредством гитары сменных колес, а передаточное отношение между величинами подач соответствует отношению чисел рабочих щелей на золотниковых втулках соответствующих генераторов гидравлических импульсов.

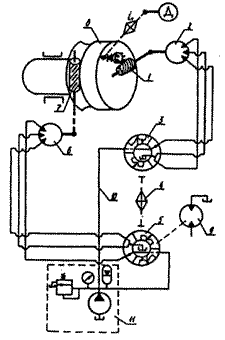

На чертеже представлена схема цепи обката с гидравлической связью для нарезания конических колес со спиральным зубом.

Гидравлическая цепь обката включает в себя заготовку 1, совершающую вращение от гидравлического шагового двигателя 2, управляемого генератором гидравлических импульсов 3, золотниковая втулка с рабочими щелями которого получает вращение посредством несиловой гитары сменных колес 4 от генератора гидравлических импульсов 5, управляющего шаговым гидродвигателем 6, кинематически связанного посредством червячной передачи 7 с люлькой 8, а золотниковая втулка с рабочими щелями вышеупомянутого генератора гидравлических импульсов получает вращение от гидромотора 9, при этом рабочая жидкость к генераторам гидравлических импульсов подводится по трубопроводу 10 от насосной установки 11.

Работа станка осуществляется следующим образом. Вращение инструмента производится от электродвигателя d через звено настройки i_v. Вращение люльки 8 осуществляется от шагового гидродвигателя 6 посредством червячной передачи 7, управляемого генератором гидравлических импульсов 5, золотниковая втулка с рабочими щелями которого получает вращение от гидромотора 9, вращение заготовки 1 осуществляется от шагового гидродвигателя 2, управляемого генератором гидравлических импульсов 3, золотниковая втулка которого получает вращение посредством несиловой гитары сменных колес 4 от вращающейся золотниковой втулки генератора гидравлических импульсов 5, рабочая жидкость к генераторам гидравлических импульсов подводится по трубопроводу 10 от насосной установки 11.
