Результат выполнения технологической разработки

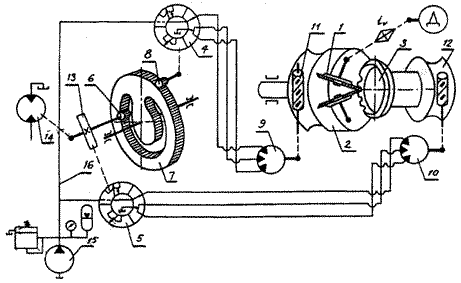

Схема зуборезного станка для нарезания прямозубых конических колес по методу обката двумя резцовыми головками с резцами включает в себя инструмент 1, размещенный на люльке 2 станка и совершающий вращательное движение от электродвигателя Д через звено настройки i _v, заготовку 3, взаимодействующую с инструментом по цепи обката, генераторы гидравлических импульсов 4 и 5, кинематически связанные посредством шестерни б, находящейся в зацеплении с внутренним периметром составного колеса 7 и шестерни 8, находящейся в зацеплении с внешним периметром вышеупомянутого составного колеса и управляющие шаговыми гидродвигателями 9 и 10, осуществляющими посредством червячных передач 11 и 12 вращение люльки с инструментом и заготовки соответственно, при этом золотниковая втулка с рабочими щелями генератора гидравлических импульсов привода люльки получает вращение от шестерни 8, связанной с внешним периметров составного колеса 7, а золотниковая втулка генератора гидравлических импульсов привода заготовки получает вращение от зубчатого колеса 13, закрепленного на одном валу с шестерней 6, находящейся в зацеплении с внутренним периметром вышеупомянутого составного колеса, получающей вращение от гидромотора 14; рабочая жидкость к генераторам гидравлических импульсов подводится от насосной установки 15 по трубопроводу 16.

Работа станка осуществляется следующим образом.

Вращение люльки 2 с размещенным на ней режущим инструментом 1 и получающим вращение от электродвигателя Д через звено настройки i_v, связано с вращением заготовки 3 цепью обката и осуществляется от гидравлического шагового двигателя 9, кинематически связанного посредством червячной передачи 11 с люлькой и управляемого генератором гидравлических импульсов 4 золотниковая втулка, с рабочими щелями которого получает вращение от шестерни 8, находящейся в зацеплении с внешним периметром составного колеса 7.

Вращение заготовки 3 осуществляется шаговым гидродвигателем 10 посредством червячной передачи 12, управляемым генератором гидравлических импульсов 5, золотниковая втулка с рабочими щелями которого получает вращение от зубчатого колеса 13, закрепленного на одном валу с шестерым б, находящейся в зацеплении с внутренним периметром вышеупомянутого составного колеса и получающей вращение от гидромотора 14.
