Описание к ИЛ № 68-073-03

Результат выполнения научно-исследовательской работы.

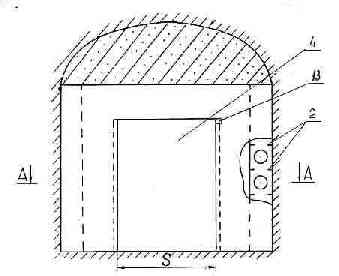

Рециркуляционная воздушная завеса содержит: воздуховод 1, выполненный в форме двухстенного полого цилиндра с элипсовидным основанием и направляющими 2 воздушного потока. Воздуховод 1 снабжен фильтрами 3 со стороны всасывания и имеет проездные проемы 4 шириной s, образующими по периметру с воздуховодом нагнетательные 5, 6 и всасывающие 7, 8 щели, причем ширина последних значительно больше нагнетающих. В стенки воздуховода 1 встроены двумя диаметрально расположенными по бортам выработки каскадами регулируемые вентиляторы 9, 10 с воздухоприемными устройствами 11, 12. С нагнетательной стороны проемов расположены оросители (туманообразователи) 13, 14. Площадь проемов выбирается такой, чтобы между ними и наиболее выступающими частями подземного транспорта оставались необходимые проездные зазоры, величина которых строго регламентируется правилами ТБ.

Предлагаемое устройство позволяет регулировать подачу воздуха в горную выработку с помощью изменения сопротивления завесы, за счет регулируемых вентиляторов. При этом увеличение скорости и стабильности воздушных струй внутри воздуховода происходит за счет направляющих, уменьшающих внутреннюю турбулентность потока. Одновременно устройство работает и в качестве средства пылеподавления. Повышению степени пылеочищения также способствует замкнутая конфигурация воздуховода и имеющиеся в нем фильтры, расположенные в стенках воздуховода перед воздухоприемными устройствами.
