Описание к ИЛ № 68-010-03

Результат выполнения конструкторской разработки.

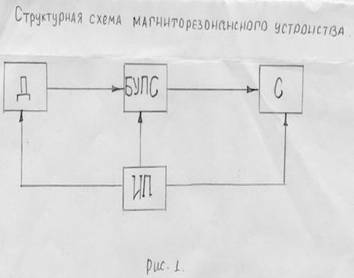

Конструктивно датчик состоит (рис. 1) из магнита, помещенного в специальный колпачок, и катушки, намотанной на стальной стержень. Колпачок с магнитом прикреплен к корпусу таким образом, чтобы он мог совершать колебательные движения, т.е. при воздействии на корпус или его перемещении колпачок колеблется. Рядом расположена катушка, причем ее стержень находится на одном уровне с магнитом.

Принцип действия датчика состоит в следующем: при воздействии на корпус механических колебаний, магнит притягивается к стержню катушки. Этому препятствует эластичный колпачок. Таким образом, магнит совершает колебательные движения. В результате в катушке наводится переменная ЭДС, которая поступает на микросхему. Выходной сигнал датчика формирует транзистор, который работает в качестве ключа в режиме отсечка-насыщение. В состоянии покоя напряжение на выходе составляет около 8 В, оно поступает на светодиоды сигнализатора.

При срабатывании датчика прекращается подача сигнала на базу транзистора с выхода микросхемы, транзистор закрывается, напряжение падает до нуля, светодиоды не горят. Переключение транзистора происходит довольно быстро, поэтому создается эффект мигания светодиодов сигнализатора. Устройство размещено в черном пластмассовом корпусе, защищающем сенсор от воздействия окружающей среды, что позволяет датчику реагировать только на механические воздействия.
