Описание к ИЛ № 68-009-03

Результат выполнения конструкторской разработки.

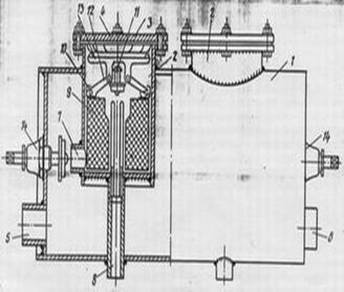

Устройство состоит из (рис.1) проточного воздухосборника 1 с вмонтированными в него корпусами двух воздухоотводников 2, каждый из которых имеет съемную крышку 3 и ребристую прокладку4. Воздухосборник имеет подводящий 5 м отводящий 6 патрубки. Каждый воздухоотводник имеет входной 7 и воздухоотводящий 8 патрубки. Верхняя часть воздухоотводящего патрубка является направляющей для поплавка 9, который имеет центральное отверстие, расширяющееся в верхней части для обеспечения нормальной работы устройства при крайнем верхнем положении поплавка. На верхней грани поплавка 9 укреплены две скобы 10. Клапан 11 приводится в действие посредством двух рычагов 12, шарнироукрепленных на рамке 13. Два вентиля 14 расположены в торцевых стенках воздухосборника 1 с входными патрубками 7 воздухоотводников 2.

Устройство для автоматического отвода воздуха из водяных систем отопления, содержащее проточный воздухосборник, включающий корпус и крышку с размещенной между ними уплотнительной прокладкой, поплавок и клапан, отличаются тем, что с целью обеспечения работы устройства при ремонте и обслуживании, оно снабжено дополнительным воздухоотводником, причем корпус каждого из них снабжен входным патрубком, а на корпусе воздухосборника установлены вентили, перекрывающие входные патрубки воздухоотводников.
