Результат выполнения конструкторской разработки

Сепаратор включает установленный на вертикальном валу 1 (см. рисунок) барабан, содержащий основание 2, имеющее разгрузочные щели 3 для осадка, крышку 4 с каналами 5 отвода отсепарированной жидкости, расположенный в барабане вставкодержатель 6, с установленными на нем пакетами разделительных 7 и осветлительных 8 вставок, имеющими вертикальные каналы 9 и 10 соответственно для прохода концентрата легкой дисперсной фазы и очищенной от тяжелой дисперсной фазы жидкости; расположенную между пакетами разделительную тарелку 11, с отбортовкой 12. В основании установлен запорный поршень 13, имеющий конусообразный участок 14, служащий для открывания разгрузочных щелей. Отбортовка разделительной тарелки имеет коническую форму с углом конусности, равным углу конусности участка запорного поршня, при этом к наружной поверхности отбортовки прикреплены шипики 15, плотно прилегающие к запорному поршню в его верхнем положении.

Сепарируемая жидкость, например, молочная сыворотка, подается во вращающийся вокруг вертикального вала барабан по каналам во вставкодержателе и периферийно поступает в межтарелочные пространства осветительных вставок, где происходит выделение тяжелой дисперсной фазы (частиц казеина).Образующийся за счет выделения тяжелых дисперсных частиц осадок продвигается к разгрузочным щелям в зазоре, образованном конусообразным участком запорного поршня и конической отбортовкой разделительной тарелки. Прикрепленные к наружной поверхности шипики создают гарантированный зазор между отбортовкой разделительной тарелки и внутренней поверхностью запорного поршня. Очищенная от тяжелых дисперсных частиц жидкость по вертикальным каналам, образованными отверстиями во вставках обоих пакетов и в разделительной тарелке, поступает в межтарелочные пространства, где происходит отделение легкой дисперсной фазы (молочного жира). Очищенная от легкой дисперсной фазы жидкость (сливки из сыворотки) поднимается по каналам и выводится из барабана. Центробежная периодическая выгрузка осадка осуществляется через разгрузочные щели.

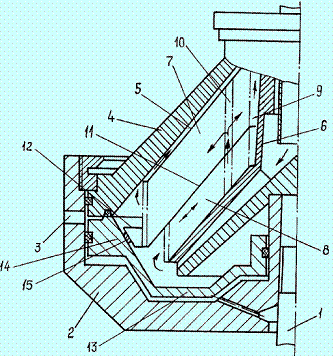

Рис. Сепаратор
