Результат выполнения конструкторской разработки

Устройство содержит скрепленные [ - образной скобой опалубочные щиты, с установленными на них проемами, и двумя дополнительными [ - образными скобами, на которых расположены с возможностью перемещения проемообразователи.

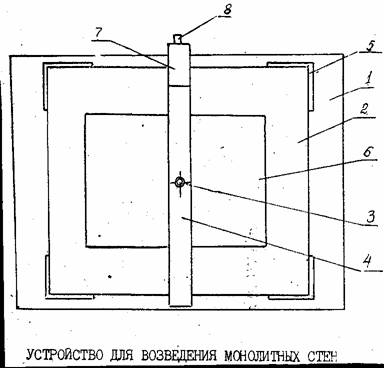

Секция опалубки для формирования стены с оконным блоком содержит раму 1 (см. рисунок), в которой установлен щит 2. Щит винтом 3, вкрученным в скобу 4, имеет возможность перемещаться в скобе и направляющих 5. Щит конструктивно выполнен с проемообразователями 6, скоба соединена с рамой сваркой. Для изменения расстояния между щитами соединение в верхней части рамы и скобы 4 со скобой 7 выполнено под определенным углом от вертикали.

Напротив рамы со скобой 7 находится щит, имеющий наклон от вертикали на некоторый угол. С целью изменения расстояния между щитами соединение может быть подвижным. Скоба содержит два транспортных кольца 8 для строповки.

Опалубка с проемообразователями работает следующим образом.

Перед бетонированием оконный блок обворачивают гидроизоляционными и уплотнительными лентами, сверху прибивают арматурную сетку. Далее оконный блок устанавливают между проемообразователями, которые перемещаясь, винтами его

зажимают. После установки оконного блока опалубку с проемообразователями поднимают и устанавливают на строящееся здание. После распалубки проемообразователи возвращают в исходное положение. Аналогичным способом осуществляют установку дверных блоков и формирование ниш.
