Результат выполнения конструкторской разработки

,

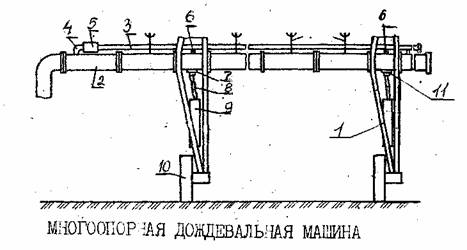

Многоопорная дождевальная машина состоит из двух самоходных опорных тележек 1 (см. рисунок), на которых установлены водоподводящий 3 трубопроводы, соединительной арматуры 4, фильтра 5, двух питающих шлангов 6, дроссельных клапанов 7, шлангов 8, гидроцилиндров 9, пружин 10 и нескольких дождевальных аппаратов 11. Запитывание гидроцилиндров опорных тележек осуществляется из дополнительного трубопровода, а также производится подпитка гидроприводов из водопроводящего трубопровода через гидравлический усилитель, находящийся между дроссельным клапаном и трубопроводами. Вода движется по водопроводящему трубопроводу, а затем через соединительную арматуру поступает в дополнительный трубопровод, откуда через питающие шланги подается в гидравлический усилитель. Одновременно с этим из водопроводящего трубопровода вода поступает через фильтр, шланг к усилителю, дополняя расход и давление воды, поступающей из дополнительного трубопровода, до значений, необходимых для работы гидропривода опорных тележек. Далее вода поступает в полость гидроцилиндра, а затем через систему рычагов перемещения передается на почвозацепы опорных тележек, осуществляя их перемещение, а следовательно, и всей машины.
