Номер 63-043-03 |
|
Наименование проекта Зубчатое зацепление |
|
Назначение Для получения высоких передаточных отношений, повышенной нагрузочной способности и бесшумности в работе |
|
Рекомендуемая область применения Для прямозубых и косозубых цилиндрических колес, применяемых в машиностроении |
|

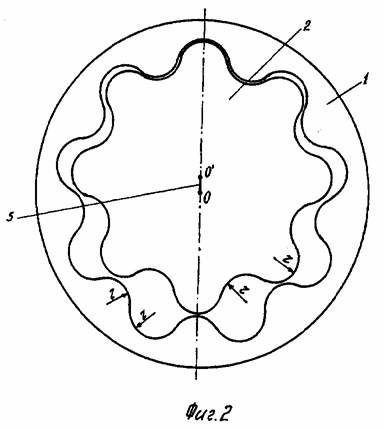

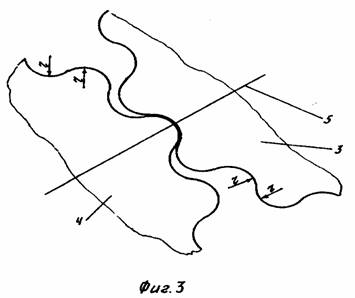

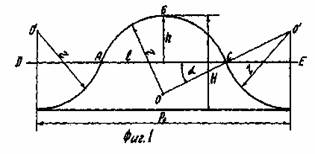

Описание Результат выполнения конструкторской разработки Исходный профиль зуба данного зацепления, выступ и впадина (фиг. 1) образован дугами одного радиусаr, причем высота Н зуба равна модулюmзацепления, т.е.h=m, а делительная окружность Дeсовпадает с хордой АС сегментаaБС и делит высоту зуба пополам. Используя данное зацепление в зубчатой передаче, состоящей из двух зубчатых колес 1 и 2 внутреннего и внешнего зацепления (фиг.2, фиг. 3) можно достичь минимального удаления их центров О и О '; при этом разница в числе зубьев зубчатых колес может быть в один зуб.
|
|
Преимущества перед известными аналогами Имеет зубья овального профиля, образованные дугами одного радиуса и высота зуба равна величине модуля и делится делительной окружностью пополам. Возможность изготовлять без удаления металла путем прессования, горячей и холодной накаткой. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Возможность получения высоких передаточных отношений, пониженная стоимость изготовления зубчатых колес, повышенная нагрузочная способность и бесшумность в работе |
|
Технико-экономический эффект Годовой экономический эффект состовляет 12 тыс. рублей |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 20.05.2003 |
