Результат выполнения конструкторской разработки

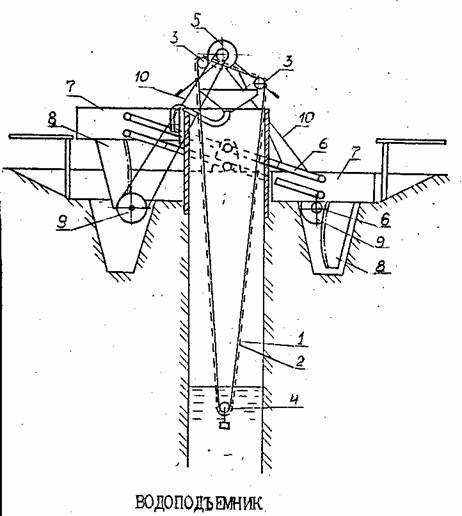

Водоподъемник содержит эластичную бесконечную ленту 1 (см рисунок) с карманами 2, натянутую на верхний приводной и нижний шкивы 3 и 4, последний из которых опущен в воду, привод 5, две подвижные платформы 7 с зубчатыми рейками 8, зубчатые колеса 9, цепные передачи 10, неподвижную опору 11. Боковые стенки 12 каждого кармана выполнены со скосом 13 в направлении ленты, имеющей отверстия 14. На платформах установлены корыта 15 с лотками 16.

Водоподъемник работает следующим образом.

На одну из платформ, находящуюся в верхнем положении, и корыта которой заполнены водой, загоняются животные. Платформа под действием веса животных опускается и данное движение через зубчатую рейку, колеса и цепные передачи передается для вращения шкива. В результате этого лента перемещается, заполняя лоток и корыто на другой платформе. Наличие скосов на карманах устраняет нежелательный слив воды мимо лотка, в который вода попадает через отверстия в ленте.
